J'allais mettre ce sujet à la suite de "SUP Race : Le matos..." mais après je me suis dis que comme on allait surement avoir pas mal de photos (construction, test etc) c'est peut-être mieux de le mettre à part.
Les planches sont développées et construite par Helmut Wirtz : www.magma-customboards.com et Abel Cathelineau : Belway Paddle Surfing
Bien qu'il s'agisse de leur premier prototype de race, Helmut à des milliers de planches de windsurf, kite et surf à son actif, quant à Abel, avec déjà quelques planches de SUP surf et de paddleboard (allongé) à son actif, de plus grâce à sa profession qui l'a habitué à travailler sur des coques de bateau il a d'excellentes notions de design qui sont vraiment indispensable pour construire ce genre de prototypes.
la première planche fait environ 13'8 par 26" 3/4 de large (il faudra remesurer quand ce sera finis)
1ère étape : transporter les blanks jusqu'à l'atelier !
Le bloc à été coupé en 4 et servira pour 2 planches
Helmut en train de prendre des mesures

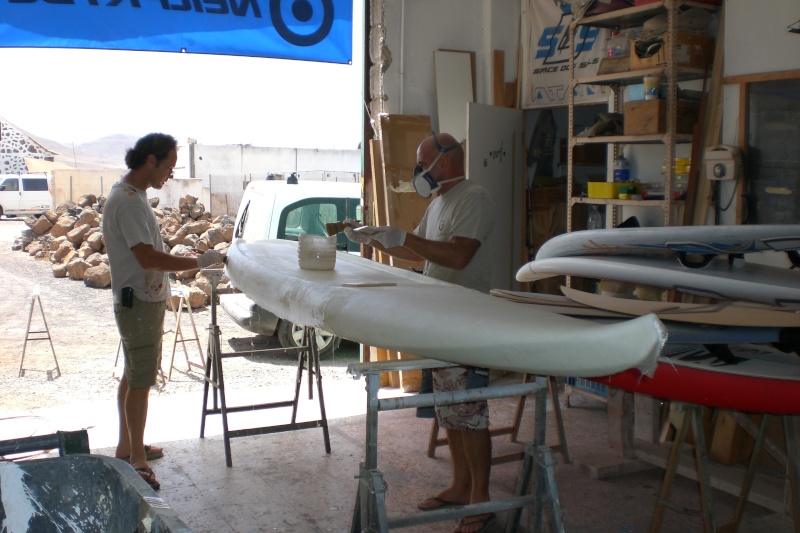

Abel, les premiers coups de scie !

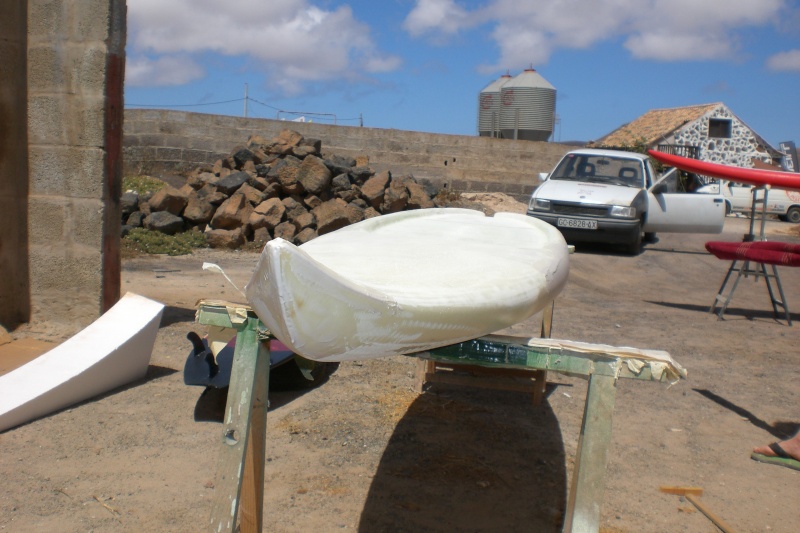

Moi, avec la première planche, la carène est déjà glassée, à l'heure actuelle ils doivent être en train de finir le pont, la photo déforme un peu la planche, et moi en realité je ne suis pas aussi moche
c'est un peu hors sujet mais puisque j'ai la photo sous la main, quelques pagaies en train d'être fabriquées par Abel celle de droite est pour Helmut, avec un "S bent") :
Plus de photos très bientot
Les planches sont développées et construite par Helmut Wirtz : www.magma-customboards.com et Abel Cathelineau : Belway Paddle Surfing
Bien qu'il s'agisse de leur premier prototype de race, Helmut à des milliers de planches de windsurf, kite et surf à son actif, quant à Abel, avec déjà quelques planches de SUP surf et de paddleboard (allongé) à son actif, de plus grâce à sa profession qui l'a habitué à travailler sur des coques de bateau il a d'excellentes notions de design qui sont vraiment indispensable pour construire ce genre de prototypes.
la première planche fait environ 13'8 par 26" 3/4 de large (il faudra remesurer quand ce sera finis)
1ère étape : transporter les blanks jusqu'à l'atelier !
Le bloc à été coupé en 4 et servira pour 2 planches
Helmut en train de prendre des mesures
Abel, les premiers coups de scie !
Moi, avec la première planche, la carène est déjà glassée, à l'heure actuelle ils doivent être en train de finir le pont, la photo déforme un peu la planche, et moi en realité je ne suis pas aussi moche
c'est un peu hors sujet mais puisque j'ai la photo sous la main, quelques pagaies en train d'être fabriquées par Abel celle de droite est pour Helmut, avec un "S bent") :
Plus de photos très bientot
Re: Projet 14'
Bonjour,
On l'impression de voir une starboard 14'8 (comme celle dans l'atelier) avec un outline inversé.
Moi aussi, j'attend la suite
On l'impression de voir une starboard 14'8 (comme celle dans l'atelier) avec un outline inversé.
Moi aussi, j'attend la suite
Re: Projet 14'
Bien vu Hiep, au passage j'en profite pour te féliciter pour ta dernière vidéo de downwind, ça donne envie !
La point est une bonne planche mais ne correspond pas du tout à ce que l'on recherche, on voulait moins de volume sur l'avant et une meilleur penetration dans l'eau.
Pour schématiser très grossièrement, on est parti sur l'idée d'une point inversée : outline devant-derrière et carène dessus-dessous... évidemment ce n'est pas si simple que ça, Helmut s'est également inspiré d'outlines de customs qu'il avait en stock, le tout mélangé avec l'idée que l'on a pu se faire de barks, penetrators, Hobies etc... Une fois décidé où sera la largeur max et le one foot off au nose et au tail on se retrouve avec des courbes complètement inédites.
Pour le shape du pont, là par contre on ne peut pas nier l'influence de la Point !
La point est une bonne planche mais ne correspond pas du tout à ce que l'on recherche, on voulait moins de volume sur l'avant et une meilleur penetration dans l'eau.
Pour schématiser très grossièrement, on est parti sur l'idée d'une point inversée : outline devant-derrière et carène dessus-dessous... évidemment ce n'est pas si simple que ça, Helmut s'est également inspiré d'outlines de customs qu'il avait en stock, le tout mélangé avec l'idée que l'on a pu se faire de barks, penetrators, Hobies etc... Une fois décidé où sera la largeur max et le one foot off au nose et au tail on se retrouve avec des courbes complètement inédites.
Pour le shape du pont, là par contre on ne peut pas nier l'influence de la Point !
Dernière édition par Eric le Mar 30 Juin 2009 - 9:29, édité 1 fois
Re: Projet 14'
Eric, cette planche est destinée spécifiquement au downwind comme la Starboard 14'8 ou c'est plutôt une planche de flat ?
Iceman- Messages : 3235
Date d'inscription : 10/05/2009
Age : 49
Localisation : Au pays des biloutes
Taille, poids : 1,79m / 83kg
Re: Projet 14'
bonjour à toutes et tous,
j'aurais aimé me présenter en deux lignes, mais je n'ai pas trouvé le topic dédié.
n'anmoins, une question relative à ce 14" : pourquoi est-il structuré en deux pains accollés à la PU ? pas possible de sortir un pré-shape monolithique ?
merci de la réponse !
ivan
j'aurais aimé me présenter en deux lignes, mais je n'ai pas trouvé le topic dédié.
n'anmoins, une question relative à ce 14" : pourquoi est-il structuré en deux pains accollés à la PU ? pas possible de sortir un pré-shape monolithique ?
merci de la réponse !
ivan
Re: Projet 14'
La planche à été pensé pour aller vite sur le flat mais il y aura quand même suffisament de rocker pour faire des downwind dans des conditions pas trop musclées (c'est Abel qui a poussé Helmut à faire une planche qui marche également en mer, ici les alizés soufflent tous les jours !).
Les pains de mousse collés c'est les "moyens du bord" sur l'île de Fuerteventura héhé, le pire c'est que ça marche bien.
Une petite photo du nose... encore une fois c'est assez impressionnant à quel point la photo déforme la réalité (les courbes semble exagérées et le volume à "disparu") :
Les pains de mousse collés c'est les "moyens du bord" sur l'île de Fuerteventura héhé, le pire c'est que ça marche bien.
Une petite photo du nose... encore une fois c'est assez impressionnant à quel point la photo déforme la réalité (les courbes semble exagérées et le volume à "disparu") :
Re: Projet 14'
En effet, sur la photo on a vraiment l'impression que le nose est super relevé
C'est sur un programme assez proche que je pense partir : priorité au flat (rivières, plans d'eau intérieurs) et quelques sorties en mer par temps calme (longue houle et petite barre de 50 cm maxi). Je pense avoir un rocker plus faible mais là encore, difficile de juger sur une photo.
C'est sur un programme assez proche que je pense partir : priorité au flat (rivières, plans d'eau intérieurs) et quelques sorties en mer par temps calme (longue houle et petite barre de 50 cm maxi). Je pense avoir un rocker plus faible mais là encore, difficile de juger sur une photo.
Iceman- Messages : 3235
Date d'inscription : 10/05/2009
Age : 49
Localisation : Au pays des biloutes
Taille, poids : 1,79m / 83kg
Re: Projet 14'
quel poids ? hmm, attend, je multiplie la masse par la gravité et je te répond....
Bon, mauvaise blague, j'assume... dès qu'elle est prète je donne les dimensions complêtes (longueurxlargeurxépaisseur et poid), pour l'instant il y a toujours quelque chose en train de sècher, c'est dur de s'en approcher sans repartir avec les mains pleines de résine !
Bon, mauvaise blague, j'assume... dès qu'elle est prète je donne les dimensions complêtes (longueurxlargeurxépaisseur et poid), pour l'instant il y a toujours quelque chose en train de sècher, c'est dur de s'en approcher sans repartir avec les mains pleines de résine !
Re: Projet 14'
fibre de verre et epoxy, je ne connais pas les grammages, là je dois dire qu'on fait une confiance aveugle à Helmut qui à l'habitude de travailler avec ce type de matériaux, le cahier des charge c'est qu'on veux une planche rapide, légère mais tout de même suffisamment renforcée aux points stratégiques (rails, pont etc) et comme je l'ai dis plus haut, même si c'était à la base prévu pour l'eau plate on veux quand même lui faire faire de petits downwind, il faut donc que la planche soit suffisament solide pour ramasser de temps en temps (sur la parcours "Corralejo-Glass beach" il y a souvent quelques vagues qui pètent au milieu, au niveau de Flag beach), de plus il faut qu'on l'emmene en Allemagne et on aimerai qu'elle survive au transport dans l'avion !
Re: Projet 14'
non, des renforts mais pas de carbone pour l'instant, ce n'est pas ça qui fera la différence de toute façon, priorité au shape.
La deuxième est en train d'être shapée ( bientôt des photos), elle sera un peu différente, un nose un peu plus épais, une étrave plus prononcée et un double concave sur la carène.
En attendant, pendant que ça bosse dur dans l'atelier magma, je me suis fait un bon downwind sur la SB Point d' Abel, je vais mettre mes impressions dans le sujet SUP Race : le matos
La deuxième est en train d'être shapée ( bientôt des photos), elle sera un peu différente, un nose un peu plus épais, une étrave plus prononcée et un double concave sur la carène.
En attendant, pendant que ça bosse dur dans l'atelier magma, je me suis fait un bon downwind sur la SB Point d' Abel, je vais mettre mes impressions dans le sujet SUP Race : le matos
Re: Projet 14'
C'est enfin testé !! et ça marche !!! il manque encore un peu de ponçage, le pad et la déco mais on a quand même pu la mettre à l'eau aujourd'hui pour un petit downwind.
Pendant qu'Abel (Belway Paddles ) et Michel ( Oxbow SUP center) sont allé garer les voitures j'en ai profité pour faire un test sur eau plate, la planche à une glisse très saine, pour la première on avait choisi l'option simplicité dans le design il n'y avait donc pas de mauvaise surprise possible, la deuxième aura nettement plus de volume sur l'avant (la première à très peu de volume sur l'avant), une étrave plus prononcé et un double concave relativement profond sur la carène, on testera tout ça la semaine prochaine.

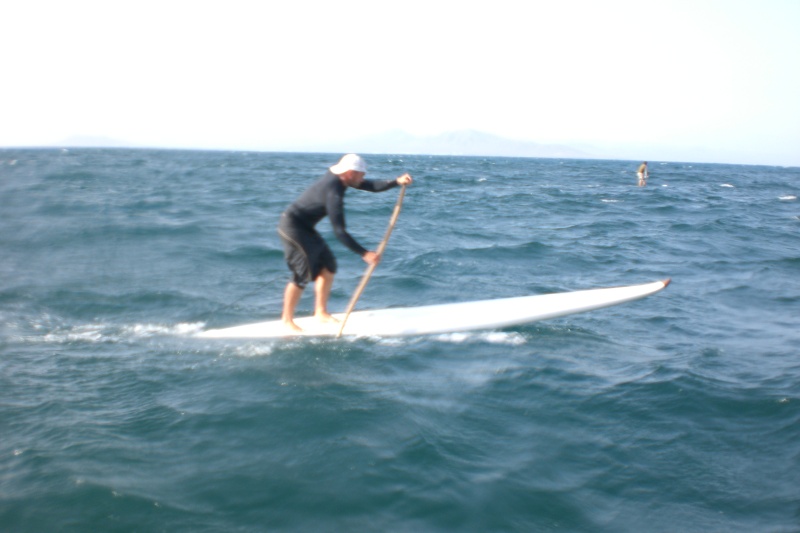

Quelques photos donc de ce nouveau jouet, sur la première moitié du parcours c'est Abel qui a pris les commandes, c'est à lui et à Helmut (magma customboards) que revient tout le mérite, ma façon de les remercier c'était bien évidemment de me mouiller et de prendre les photos !
Regardez bien la pagaie qu'utilise Abel, c'est un de ses prototypes de S-bent, il en est content mais pas totalement satisfait, il prévoit déjà quelques modification dans les courbes.
Pendant qu'ils garaient les voitures au point sous le vent j'ai fais 3-4 fois le tours du port et quelques photos :
[/url
[url=https://servimg.com/view/13897524/71]
Michel, pret à partir !
Sur les photos suivantes, Abel en action, derrière l'objectif, votre reporter favoris héhé
Sur la 2ème moitié du parcours j'ai pris les commandes, autant sur eau plate je n'ai pas eu de problème, autant dans le clapot en pleine mer il a fallut que je m'y reprenne à 3 fois avant de me lever ! j'ai oublié de remesurer les dimensions exacte mais je pense qu'on est tombé à 26 1/2, avec le peu de volume sur le nose et les rails ronds ça devient TRES instable à l'arret dans le clapot, une fois qu'on a de la vitesse ça se stabilise, je pense qu'après 2 ou 3 sessions il n'y aura plus de problème (je suis tombé 2 fois dans les 5 premières minutes, puis petit a petit j'ai retrouvé mon équilibre et je ne suis retombé qu'une seule fois)
Aussi, 14' c'est vraiment la limite pour une planche sans gouvernail, au vent de travers ça devient physique/technique (surtout physique !)
Etonnament, pour une planche qu'on voulais surtout pour naviguer sur eau plate, elle surf étonnament bien (évidemment on parle de surf de houle, en pleine mer), elle prend la houle facilement, le nose reste bien au dessus de l'eau, et quand elle enfourne il ressort assez vite et la carène ronde sur l'avant pardonne les "fautes de carre"
Super content donc de ce premier prototype et impatient d'essayer le 2ème
Dernière photo, à l'arrivée, à chaque fois que j'ai une bonne idée de photo c'est flou ou bien il y a des gouttes sur l'objectif !!
Pendant qu'Abel (Belway Paddles ) et Michel ( Oxbow SUP center) sont allé garer les voitures j'en ai profité pour faire un test sur eau plate, la planche à une glisse très saine, pour la première on avait choisi l'option simplicité dans le design il n'y avait donc pas de mauvaise surprise possible, la deuxième aura nettement plus de volume sur l'avant (la première à très peu de volume sur l'avant), une étrave plus prononcé et un double concave relativement profond sur la carène, on testera tout ça la semaine prochaine.
Quelques photos donc de ce nouveau jouet, sur la première moitié du parcours c'est Abel qui a pris les commandes, c'est à lui et à Helmut (magma customboards) que revient tout le mérite, ma façon de les remercier c'était bien évidemment de me mouiller et de prendre les photos !
Regardez bien la pagaie qu'utilise Abel, c'est un de ses prototypes de S-bent, il en est content mais pas totalement satisfait, il prévoit déjà quelques modification dans les courbes.
Pendant qu'ils garaient les voitures au point sous le vent j'ai fais 3-4 fois le tours du port et quelques photos :
[/url
[url=https://servimg.com/view/13897524/71]
Michel, pret à partir !
Sur les photos suivantes, Abel en action, derrière l'objectif, votre reporter favoris héhé
Sur la 2ème moitié du parcours j'ai pris les commandes, autant sur eau plate je n'ai pas eu de problème, autant dans le clapot en pleine mer il a fallut que je m'y reprenne à 3 fois avant de me lever ! j'ai oublié de remesurer les dimensions exacte mais je pense qu'on est tombé à 26 1/2, avec le peu de volume sur le nose et les rails ronds ça devient TRES instable à l'arret dans le clapot, une fois qu'on a de la vitesse ça se stabilise, je pense qu'après 2 ou 3 sessions il n'y aura plus de problème (je suis tombé 2 fois dans les 5 premières minutes, puis petit a petit j'ai retrouvé mon équilibre et je ne suis retombé qu'une seule fois)
Aussi, 14' c'est vraiment la limite pour une planche sans gouvernail, au vent de travers ça devient physique/technique (surtout physique !)
Etonnament, pour une planche qu'on voulais surtout pour naviguer sur eau plate, elle surf étonnament bien (évidemment on parle de surf de houle, en pleine mer), elle prend la houle facilement, le nose reste bien au dessus de l'eau, et quand elle enfourne il ressort assez vite et la carène ronde sur l'avant pardonne les "fautes de carre"
Super content donc de ce premier prototype et impatient d'essayer le 2ème
Dernière photo, à l'arrivée, à chaque fois que j'ai une bonne idée de photo c'est flou ou bien il y a des gouttes sur l'objectif !!
Re: Projet 14'
Super ! Content pour vous qu'elle marche bien.
Tu penses équiper les prochaines d'un safran ou tu restes sur du "rudderless" ?
Pour l'instant, j'ai dans l'idée de partir sur du 14/15' sans safran, 26" de large. Mais ce n'est pas définitif et je tirerai parti de vos retours d'expériences.
Tu penses équiper les prochaines d'un safran ou tu restes sur du "rudderless" ?
Pour l'instant, j'ai dans l'idée de partir sur du 14/15' sans safran, 26" de large. Mais ce n'est pas définitif et je tirerai parti de vos retours d'expériences.
Iceman- Messages : 3235
Date d'inscription : 10/05/2009
Age : 49
Localisation : Au pays des biloutes
Taille, poids : 1,79m / 83kg
Re: Projet 14'
pour l'instant on reste sur du rudderless, si on décide de faire un pas de plus et de s'attaquer à des unlimited là par contre il faudra trouver un système de gouvernail, ça ne dependra pas de moi mais de jusqu'où les shapers voudront bien s'aventurer.
Re: Projet 14'
Il manque une photo de la carène permettant de visualiser l'aileron et sa position.
Les dimensions de la rame et de sa pale influencent pas mal sur l'équilibre au démarrage.
Les dimensions de la rame et de sa pale influencent pas mal sur l'équilibre au démarrage.
Re: Projet 14'
La planche mesure 13'6 x 26", le poids et l'épaisseur j'ai encore oublié (c'est pour ça que dans un de mes posts j'avais dis que j'aurai préféré que ce soit Helmut ou Abel qui en parlent... pour ne pas me sentir stupide à chaque fois que je manque d'infos) ... !

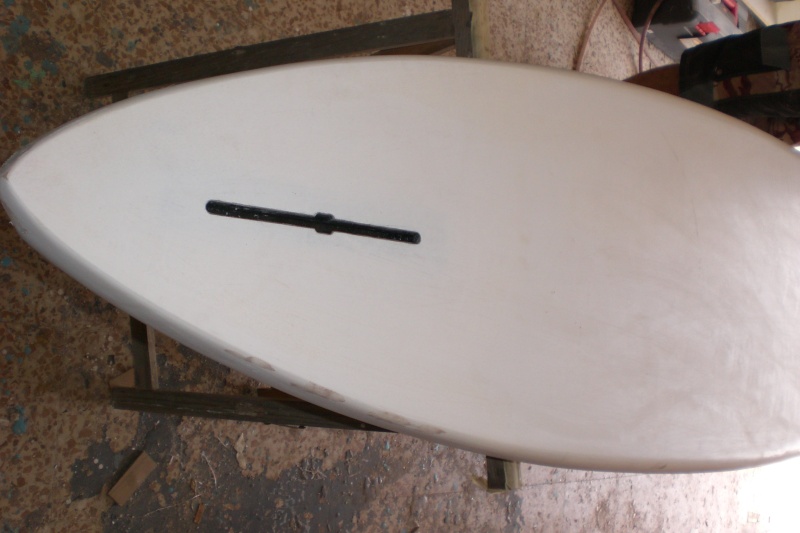

Une photo de la carène, pour l'aileron on n'est pas encore décidé, hier on a utilisé un aileron de planche de windsurf...
et ça c'est la 2ème, le tail au premier plan, la photo est mauvaise mais on remarque quand même le double concave et le début de l'étrave sur l'avant
Une photo de la carène, pour l'aileron on n'est pas encore décidé, hier on a utilisé un aileron de planche de windsurf...
et ça c'est la 2ème, le tail au premier plan, la photo est mauvaise mais on remarque quand même le double concave et le début de l'étrave sur l'avant
Re: Projet 14'
Salut Eric,
Sur les SUP race que j'ai pu voir, les ailerons sont beaucoup plus avancés sur la planche, que ce soit avec ou sans safran. Pourquoi ce choix d'un aileron si reculé ?
Heu, j'essaye pas de te piéger avec des questions précises, c'est juste que ça m'intéresse vraiment
Sur les SUP race que j'ai pu voir, les ailerons sont beaucoup plus avancés sur la planche, que ce soit avec ou sans safran. Pourquoi ce choix d'un aileron si reculé ?
Heu, j'essaye pas de te piéger avec des questions précises, c'est juste que ça m'intéresse vraiment
Iceman- Messages : 3235
Date d'inscription : 10/05/2009
Age : 49
Localisation : Au pays des biloutes
Taille, poids : 1,79m / 83kg
Re: Projet 14'
C'est la question que je me suis posé le jour où ils étaient en train de poser le boitier et au fait ça marche bien, je pense que le fait que l'arrière garde pas mal de volume et soit moins effilé que sur certaines planches permet de mettre l'aileron en position plus reculée sans perdre le contrôle, je ne sais pas si c'est mieux ou moins bien mais pour l'instant c'est comme ça !
De toute façon, encore une fois, c'est le premier prototype, on a passé des heures à discuter sur chaque petit détails de la planche, et 99% des cas ça se termine en disant "on essaye et on verra".
Là les mecs peuvent être fier d'eux parceque ça marche bien, évidemment, shape après shape beaucoup de choses vont être essayées, ils vont garder des idées, changer d'autres détails etc... l'important c'est qu'il fallait commencer par quelque chose !
Je trouve ça très excitant la naissance du premier protos et c'est cool qu'Helmut et Abel m'aient laissé en parler sur le forum, on espère tous que ça aidera ceux qui souhaitent se lancer dans la même aventure.
J'espère pouvoir mettre des photos de la 2ème planche dans l'eau dès demain ou Mardi...
De toute façon, encore une fois, c'est le premier prototype, on a passé des heures à discuter sur chaque petit détails de la planche, et 99% des cas ça se termine en disant "on essaye et on verra".
Là les mecs peuvent être fier d'eux parceque ça marche bien, évidemment, shape après shape beaucoup de choses vont être essayées, ils vont garder des idées, changer d'autres détails etc... l'important c'est qu'il fallait commencer par quelque chose !
Je trouve ça très excitant la naissance du premier protos et c'est cool qu'Helmut et Abel m'aient laissé en parler sur le forum, on espère tous que ça aidera ceux qui souhaitent se lancer dans la même aventure.
J'espère pouvoir mettre des photos de la 2ème planche dans l'eau dès demain ou Mardi...
Re: Projet 14'
Eric a écrit:
Je trouve ça très excitant la naissance du premier protos et c'est cool qu'Helmut et Abel m'aient laissé en parler sur le forum, on espère tous que ça aidera ceux qui souhaitent se lancer dans la même aventure.
C'est sur que se lancer dans ce genre d'aventure doit être très enrichissant. Et naviguer sur la planche qu'on a réfléchi pendant des mois c'est autre chose.
En tous cas merci à Helmut et Abel.
J'ai l'impression que sur le deuxième proto vous avez mis plus de V sur la carène. Je me trompe ?
Le carène a l'air aussi beaucoup plus travaillé sur l'avant.
Iceman- Messages : 3235
Date d'inscription : 10/05/2009
Age : 49
Localisation : Au pays des biloutes
Taille, poids : 1,79m / 83kg
Re: Projet 14'
effectivement, sur la première pour ne pas se planter c'est l'option simplicité qui a été retenue, sur la 2ème ils se sont risqué un peu plus (haha, moi j'étais pas très chaud mais en voyant les résultats j'ai eu tort de douter de leurs idées !!) ; l'étrave est plus prononcée et la carène est nettement plus travaillée...
Si tout se passe bien, drive test demain dans l'après midi et pendant ce temps là la première est de retours dans l'atelier pour y lui mettre peinture/pads...
Si tout se passe bien, drive test demain dans l'après midi et pendant ce temps là la première est de retours dans l'atelier pour y lui mettre peinture/pads...
Re: Projet 14'
c'est vraiment super de nous faire partager cette aventure!
J'ai quelque questions:-la mousse utilisée c'est de la recup de chantier d'isolation?(j'ai vu du styrodur qui trainnait dans l'atelier )
-je ne vois pas de latte centrale...pourquoi?
-avez vous pensé à un moyen de gagner du poids ?(planche creuse,mousse injectée,caisson vide...)
J'ai quelque questions:-la mousse utilisée c'est de la recup de chantier d'isolation?(j'ai vu du styrodur qui trainnait dans l'atelier )
-je ne vois pas de latte centrale...pourquoi?
-avez vous pensé à un moyen de gagner du poids ?(planche creuse,mousse injectée,caisson vide...)
rico- Messages : 1713
Date d'inscription : 11/05/2009
Localisation : palawaii/Corsica
