J'fais ma paggaie
Salut à tous .......
J'ai pris une bonne résolution pour 2013.....
ME FAIRE MA RAME pour le SUP en Riviere (plus exactement le cher)
et en ce beau 4eme Jour de 2o13 ...... j'ai commencé
le but et de faire un rame bois/bambou (ouais j'sais le bambou c'est un peu du bois)
J'part de bois de Recup' et bambou (dont j'connais pas l'espece) qui pousse derriere chez mes parents
le plan, j'l'avais en tete plus ou moins

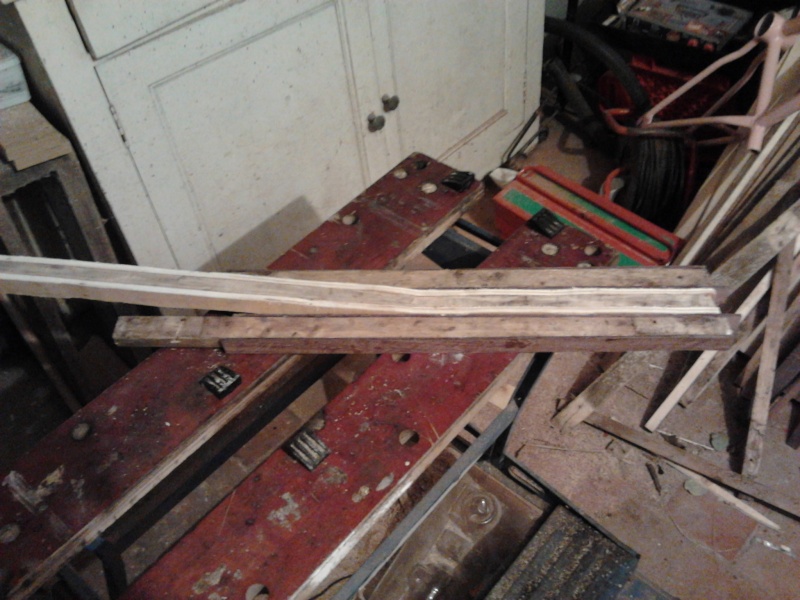

J'ai même commencé à faire les coupe de bois
Et même collé l'angle de la palme
J'ai mis 10° mais ça m'semble un peu beaucoup??????
même si j'veux fair eun remfort integré dans la rame ....
maintenant avant de continuer à coller .... j'attends vos conseils
j'mesure 1,77M donc la rame dois faire 2M plus ou moins
Mais le largeur de la palle 20-30 cm sur une hauteur de 30 cm
j'attends pour continuer...... merci d'avance
J'ai pris une bonne résolution pour 2013.....
ME FAIRE MA RAME pour le SUP en Riviere (plus exactement le cher)
et en ce beau 4eme Jour de 2o13 ...... j'ai commencé
le but et de faire un rame bois/bambou (ouais j'sais le bambou c'est un peu du bois)
J'part de bois de Recup' et bambou (dont j'connais pas l'espece) qui pousse derriere chez mes parents
le plan, j'l'avais en tete plus ou moins
J'ai même commencé à faire les coupe de bois
Et même collé l'angle de la palme
J'ai mis 10° mais ça m'semble un peu beaucoup??????
même si j'veux fair eun remfort integré dans la rame ....
maintenant avant de continuer à coller .... j'attends vos conseils
j'mesure 1,77M donc la rame dois faire 2M plus ou moins
Mais le largeur de la palle 20-30 cm sur une hauteur de 30 cm
j'attends pour continuer...... merci d'avance
flywesty- Messages : 79
Date d'inscription : 02/12/2012
Localisation : St Aignan 41
Taille, poids : 177cm / 104k
Re: J'fais ma paggaie
Salut, j'avais fait un topic sur la mienne si ça peut t'aider.
https://www.forumdesup.com/t5981-construction-d-une-pagaie-hybride-bois-tube-carbone?highlight=pagaie
C'est le manchon tube du manche/pale qui est fragile.
Pierrot a fait des pagaies avec un manche en bambou.
Je crois qu'il a coupé le bambou en biseau collé sur la pale directement.
J'aurais peur en mettant le bambou sur un manche comme tu comptes faire qu'il se fende à terme, il n'y a que des fibres en longueur, un tube carbone a des fibres en longueur et en enroulement.
https://www.forumdesup.com/t5981-construction-d-une-pagaie-hybride-bois-tube-carbone?highlight=pagaie
C'est le manchon tube du manche/pale qui est fragile.
Pierrot a fait des pagaies avec un manche en bambou.
Je crois qu'il a coupé le bambou en biseau collé sur la pale directement.
J'aurais peur en mettant le bambou sur un manche comme tu comptes faire qu'il se fende à terme, il n'y a que des fibres en longueur, un tube carbone a des fibres en longueur et en enroulement.
windsup- Messages : 157
Date d'inscription : 30/03/2011
Re: J'fais ma paggaie
merci pour ton lien........
vhi tu as raison le bambou risque de fende sur la longueur mais au pire si le manche pete ..... j'fais une autre paggaie
j'vais surement mettre du cordage de raquette autour du manche entourée de resine pour renforcer le tout
autrement j'avais l'idée de faire un lamelé-collé avec des lames de bambou
vhi tu as raison le bambou risque de fende sur la longueur mais au pire si le manche pete ..... j'fais une autre paggaie
j'vais surement mettre du cordage de raquette autour du manche entourée de resine pour renforcer le tout
autrement j'avais l'idée de faire un lamelé-collé avec des lames de bambou
flywesty- Messages : 79
Date d'inscription : 02/12/2012
Localisation : St Aignan 41
Taille, poids : 177cm / 104k
Re: J'fais ma paggaie
bhin j'ai verifier l'angle que j'avais fais (au pif total) et bilan 20°
alors au vu de certain post j'ai vu que tous ou presque font des angles à 10°
donc j'ai refait un angles de 10° grand max
J'ai laissé l'angle de (presque) 20° sur la partie palle, ce qui créer une surépaissseur qui devrait (j'espêre) me donner une plus grande solidite et aussi de la matiere pour faire un rebord rond et armonieux
voici une tof'
alors au vu de certain post j'ai vu que tous ou presque font des angles à 10°
donc j'ai refait un angles de 10° grand max
J'ai laissé l'angle de (presque) 20° sur la partie palle, ce qui créer une surépaissseur qui devrait (j'espêre) me donner une plus grande solidite et aussi de la matiere pour faire un rebord rond et armonieux
voici une tof'
flywesty- Messages : 79
Date d'inscription : 02/12/2012
Localisation : St Aignan 41
Taille, poids : 177cm / 104k
Re: J'fais ma paggaie
flywesty a écrit:
(ouais j'sais le bambou c'est un peu du bois)
et non m'sieur, le bambou , c'est pas du bois, c'est une herbe.
Pour moi, le manche en bambou, c'est OK. LE fait que les fibres ne soient que dans un sens ne pose pas de problème. En sup, l'effort sue ton manche ne se fait que dans un sens, donc. Ce qui est plus embêtant avec le bambou, c'est ton raccord avec la pâle, car pas beaucoup de surface de collage. L'idéal serait de faire ta pâle avec l'angle, et donc un petit manchon qui s'insérerait dans ton tube bambou. C'est peut-être ce que tu comptes faire.
Bon courage, et fais comme tu penses, tu rectifieras si ça foire.
matz- Messages : 159
Date d'inscription : 06/11/2010
Re: J'fais ma paggaie
Ben c'est ce que je voulais dire le bambou est parfait pour le manche avec les fibres en long c'est le raccord manchonnée avec le moignon collé à la pale qui risque de se fendre. c'est pas bete ton idée flywesty d'enrouler une corde de raquette ou fibre de verre autour avec de la résine. Je ne savais pas que le bambou était une herbe mais j'aurais du m'en douter on fait des bangs avec
windsup- Messages : 157
Date d'inscription : 30/03/2011
Re: J'fais ma paggaie
merci pour l'info ......
Donc le bambou est une herbe mais tres resistante..
un prverbe chinois dit le bambou plis mais ne se rompe pas donc ça doit entre super solide........
Et oui, evidemment j'vais manchonner ma pâle dans le bambou en le rentrand de 15 à 20 bon centimetre (ou plus suivant le bambou)..............
La pâle à deja de l'angle comme vous pouvez le voir sur la tof'.........
j'vais surment mettre deux parties en contre de chaque coté de la partie central pour apporter de la solidité à l'ensemble.
Puis j'vais faire mon collage de chaques coloris de bois pour créer un beau motif .......
MERCI pour vos encouragement........
J'remets des tofs demain ou apres demain de la deusieme etape C-A-D lecolage des renfort de contreplaqué (pour avoir des renfort dans les deux sens)
Donc le bambou est une herbe mais tres resistante..
un prverbe chinois dit le bambou plis mais ne se rompe pas donc ça doit entre super solide........
Et oui, evidemment j'vais manchonner ma pâle dans le bambou en le rentrand de 15 à 20 bon centimetre (ou plus suivant le bambou)..............
La pâle à deja de l'angle comme vous pouvez le voir sur la tof'.........
j'vais surment mettre deux parties en contre de chaque coté de la partie central pour apporter de la solidité à l'ensemble.
Puis j'vais faire mon collage de chaques coloris de bois pour créer un beau motif .......
MERCI pour vos encouragement........
J'remets des tofs demain ou apres demain de la deusieme etape C-A-D lecolage des renfort de contreplaqué (pour avoir des renfort dans les deux sens)
flywesty- Messages : 79
Date d'inscription : 02/12/2012
Localisation : St Aignan 41
Taille, poids : 177cm / 104k
Re: J'fais ma paggaie
en Chine, quand les conditions sont top, le bambou pousse parfois d'1m par jour! On s'en servait même pour les tortures, on les taillait en pointe acérée, et on ligotait qqun juste au dessus. Je vous laisse imaginer la suite.
enfin, c'était juste pour l'anecdote, revenons au sujet...
enfin, c'était juste pour l'anecdote, revenons au sujet...
matz- Messages : 159
Date d'inscription : 06/11/2010
Re: J'fais ma paggaie
Voila un tof pour vous donner une idée de la marge que j'me suis laissé pour le manchonnage dans le bambou........
Là sur la tof vous avez l'etape contre plaqué.... pas trés glam' mais on verra apres lors du ponçages les fines couches de bois devraient rendre sympa
flywesty- Messages : 79
Date d'inscription : 02/12/2012
Localisation : St Aignan 41
Taille, poids : 177cm / 104k
Re: J'fais ma paggaie
Voici l'avancée (vhi j'sais elle est lente mon avancée)
mais j'me pose une grosse question
j'fais quoi comme largeur et longueur de la pale?????
J'ai vu sur un site (j'sais plus lequel) 24cm de large et 49cm de long ça me semble long mais surtout large......
J'pensais faire guere plus que 20 cm et une 40 tene de cm de longueur....
flywesty- Messages : 79
Date d'inscription : 02/12/2012
Localisation : St Aignan 41
Taille, poids : 177cm / 104k
Re: J'fais ma paggaie

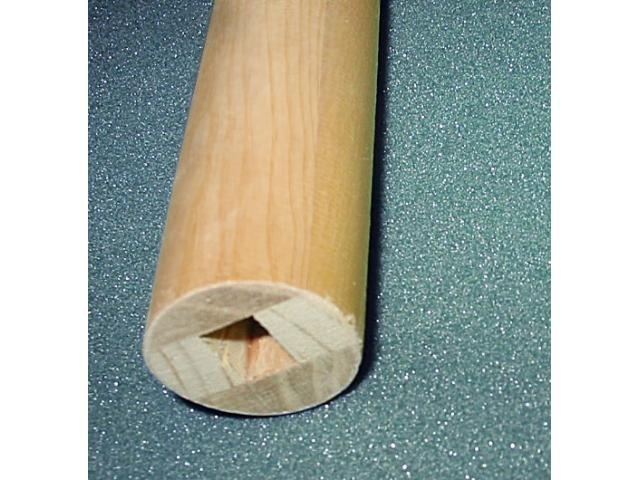

Ah aussi pour le manche j'ai vu deux conception de manche creux
j'me dis que ça pourrais etre plus rigide que mon idée "bambou"

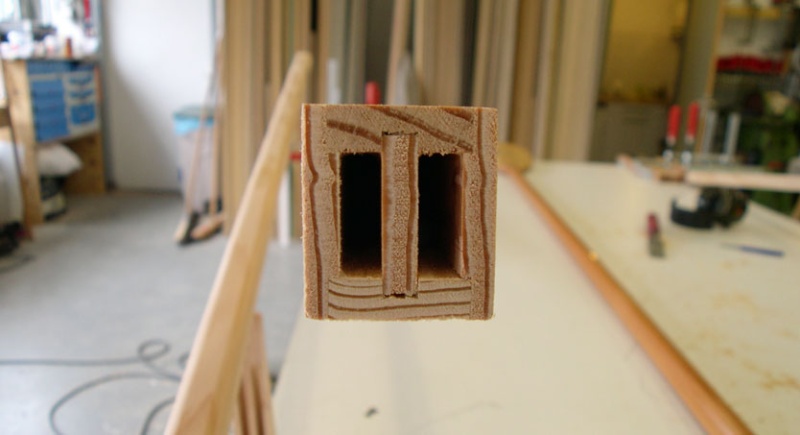

le deuxieme manche est conçu par Hilman Samsuri un Ebeniste Japonnais
j'me dis que ça pourrais etre plus rigide que mon idée "bambou"
le deuxieme manche est conçu par Hilman Samsuri un Ebeniste Japonnais
flywesty- Messages : 79
Date d'inscription : 02/12/2012
Localisation : St Aignan 41
Taille, poids : 177cm / 104k
Re: J'fais ma paggaie
nhan merde Hilman est hollandais
flywesty- Messages : 79
Date d'inscription : 02/12/2012
Localisation : St Aignan 41
Taille, poids : 177cm / 104k
Re: J'fais ma paggaie
http://vimeo.com/55112172
voila un p'tie vidéo du mec au taf'
voila un p'tie vidéo du mec au taf'
flywesty- Messages : 79
Date d'inscription : 02/12/2012
Localisation : St Aignan 41
Taille, poids : 177cm / 104k
Re: J'fais ma paggaie
Salut les gars
Voici l'avancé des traveaux apres le collage des differentes couche de bois voici les etapes...
J'ai poncé les "noeux" du bambou à fin de ne pas me blesser quand je paggaie puis j'ai percé le bambou de part en part pour eviter qu'il se fende par la suite
Bo, j'ferme ma gueule et je met les tofs
le bambou precé
et voilà le montage à blanc
Comme vous pouvez le voir la pale est decoupée trés grossieremment mais ça donne une idée du resultat que je vais avoir
EN PARLANT DE LA PALE, elle fait actuellement 39cm de haut et 23cm de large pour debuter j'pense que ça sufit mais j'esite à mettre une rallonge en bois exotique de 3 cm pour la mettre à 41 de long.....
A votre avis ?????? merci
Voici l'avancé des traveaux apres le collage des differentes couche de bois voici les etapes...
J'ai poncé les "noeux" du bambou à fin de ne pas me blesser quand je paggaie puis j'ai percé le bambou de part en part pour eviter qu'il se fende par la suite
Bo, j'ferme ma gueule et je met les tofs
le bambou precé
et voilà le montage à blanc
Comme vous pouvez le voir la pale est decoupée trés grossieremment mais ça donne une idée du resultat que je vais avoir
EN PARLANT DE LA PALE, elle fait actuellement 39cm de haut et 23cm de large pour debuter j'pense que ça sufit mais j'esite à mettre une rallonge en bois exotique de 3 cm pour la mettre à 41 de long.....
A votre avis ?????? merci
flywesty- Messages : 79
Date d'inscription : 02/12/2012
Localisation : St Aignan 41
Taille, poids : 177cm / 104k
Re: J'fais ma paggaie
j'vais faire une forma un peu comme ça
mais là ... c'est un pres-montage donc c'est pour me donner une idée d'ensemble j'recupere une ponceuse ce soir ou demain..... pour emincer la pale...
mais là ... c'est un pres-montage donc c'est pour me donner une idée d'ensemble j'recupere une ponceuse ce soir ou demain..... pour emincer la pale...
flywesty- Messages : 79
Date d'inscription : 02/12/2012
Localisation : St Aignan 41
Taille, poids : 177cm / 104k
Re: J'fais ma paggaie
moi j'adore ton manche en bambou!!! c'est vraiment une excellente idée ... par contre, faut pas rêver, ce sera assez lourd, mais je trouve les plans "bricol démerde" comme tu es entrain de faire finalement bien plus sympa et plus intéressant que les réalisations hyper chiadées de certains. Ton idée fait la part belle à la débrouille et l'ingéniosité là où finalement on voit plus la qualité du savoir faire chez d'autres.
Respect ... et ça m'enlève pas de la tête que t'es complètement taré!
Respect ... et ça m'enlève pas de la tête que t'es complètement taré!
Re: J'fais ma paggaie
Vincent974 a écrit:moi j'adore ton manche en bambou!!! ......
Respect ... et ça m'enlève pas de la tête que t'es complètement taré!
C'est la tête mon pauvre m'sieurs c'st trop tard ....
Merci (bon j'ai raccourssie le message)
J'sais que ça va etre un peu lourd (à comparer au manche carbone) mais j'kiff l'idée cout presque nul de la fabrication et presque ecolo
en plus j'pense qu'entre un manche en bambou ou en pin plein comme certain .... ça doit etre presque equivalant....
surtout pour ceux qui utilise certain bois exotique
là il va falloir déjà que je reduise la taille de la pale et surtout l'épaisseur et en même tps j'la peserai aprés pour dire le poid atteind.... et en plus c'st pas pour faire des vagues mais pour faire de la ballade en riviere.....
apres j'aurais la planche à faire en bois bien sur avec une struture interne en bois et un plaquage en bambou pour le dessus et en résine pour le dessous.. mais j'pense pas en pain de mousse
flywesty- Messages : 79
Date d'inscription : 02/12/2012
Localisation : St Aignan 41
Taille, poids : 177cm / 104k
Re: J'fais ma paggaie

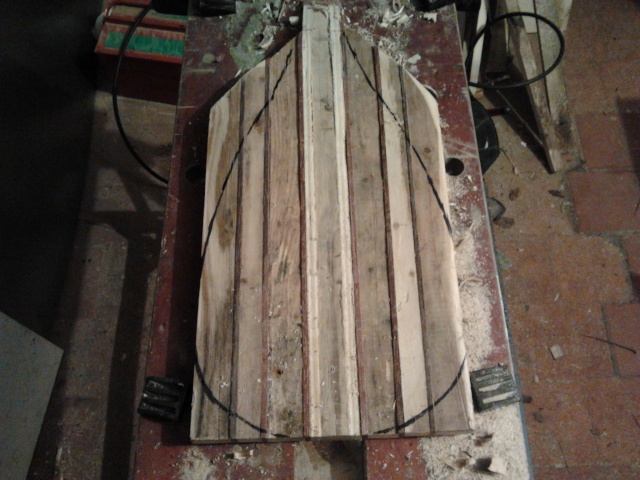

j'dessine les courbes de la pale

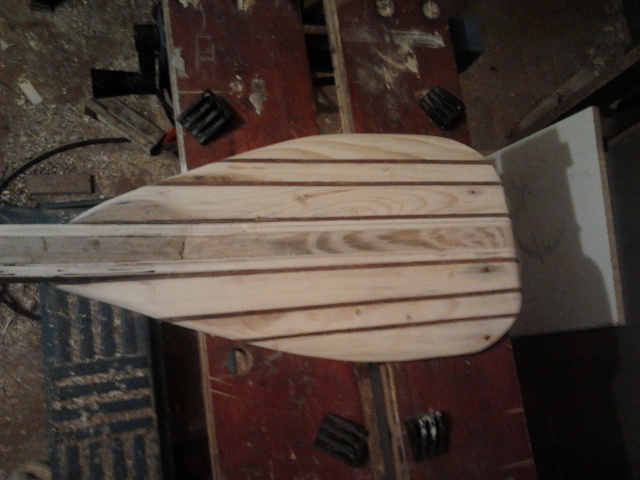

puis j'ai degrossi les lignes (un stabilos pour vous donner une idée de s dim')
ça ressemble de moins en moins à une plache de boulanger....(ou pizzaiolo)
puis j'ai degrossi les lignes (un stabilos pour vous donner une idée de s dim')
ça ressemble de moins en moins à une plache de boulanger....(ou pizzaiolo)
flywesty- Messages : 79
Date d'inscription : 02/12/2012
Localisation : St Aignan 41
Taille, poids : 177cm / 104k
Re: J'fais ma paggaie
Ta pagaie sera peut-être un peu lourde car ton tronçon de bambou est encore bien vert ...

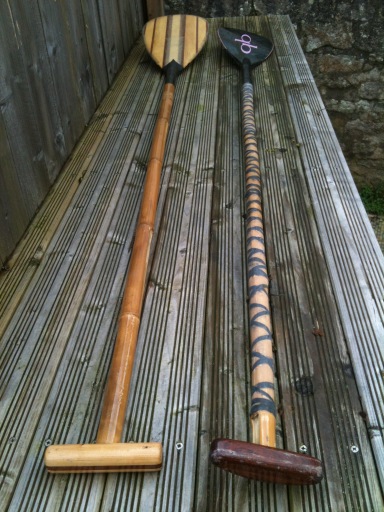

J'ai déja réalisé plusieurs pagaies sur ce principe, et on peut arriver a quelque chose de relativement léger et costaud...
celle avec la pale QB de récup fait moins de 700g ,l'enroulement de fil de carbone est récent, avant je l'ai utilisé en surf sans ces renforts pendant
un an avant qu'elle donne quelques signes de faiblesse...
l'autre fait 850g...
bon courage pour la suite de ton aventure...
J'ai déja réalisé plusieurs pagaies sur ce principe, et on peut arriver a quelque chose de relativement léger et costaud...
celle avec la pale QB de récup fait moins de 700g ,l'enroulement de fil de carbone est récent, avant je l'ai utilisé en surf sans ces renforts pendant
un an avant qu'elle donne quelques signes de faiblesse...
l'autre fait 850g...
bon courage pour la suite de ton aventure...
plecotus- Messages : 226
Date d'inscription : 14/01/2010
Localisation : Guidel beach...
Re: J'fais ma paggaie
merci ça fait plaisir de voir que j'suis pas le seul a avoir eu l'idée
J'vais utilise cette paggaie pour la balade en plan d'eau
bhin en fait le manche est bien vert j'suis en train de le faire secher tranquil
j'en ai aussi un autre plus fin qui seche j'ai envie de racourssir le manche par le pied pour reduir le diametre
ça fait 15 jours que le bambou est coupé
j'adore ta paggaie non-renforcée, j'espere arriver au même resultat..
c'est ma premiere paggaie et donc si j'me plante j'en referais une paggaie
Dans la semaine j'commence à raboter la pale et ainsi gagner encore en poids et surtout ammeliorer la forme ....
pour le poids bhin j'verrais à la fin du sechage du manche
MERCI POUR TES ENCOURAGEMENT
J'vais utilise cette paggaie pour la balade en plan d'eau
bhin en fait le manche est bien vert j'suis en train de le faire secher tranquil
j'en ai aussi un autre plus fin qui seche j'ai envie de racourssir le manche par le pied pour reduir le diametre
ça fait 15 jours que le bambou est coupé
j'adore ta paggaie non-renforcée, j'espere arriver au même resultat..
c'est ma premiere paggaie et donc si j'me plante j'en referais une paggaie
Dans la semaine j'commence à raboter la pale et ainsi gagner encore en poids et surtout ammeliorer la forme ....
pour le poids bhin j'verrais à la fin du sechage du manche
MERCI POUR TES ENCOURAGEMENT
flywesty- Messages : 79
Date d'inscription : 02/12/2012
Localisation : St Aignan 41
Taille, poids : 177cm / 104k
Re: J'fais ma paggaie
Aprés la rame en bois de recupe
J'vais faire une planche en matos de récup'
J'vais faire une planche en matos de récup'
flywesty- Messages : 79
Date d'inscription : 02/12/2012
Localisation : St Aignan 41
Taille, poids : 177cm / 104k
Re: J'fais ma paggaie
bon aujourdhui ...... journée de repos (comme tout les mardi)
donc j'ai etait piquer (ou emprunter) le rabot d'mon padré et sa ponceuse (de merde, j'f'rai mieux à la main) et voila ou j'en suis......
j'ai encore du taf pour affiner la pale et lui donner des courbes plus armonieuses et aussi une transition plus affinée à la jonction du manchon..
le bambou seche et il s'affine et s'allege en même tps j'vais partir sur un bambou sec pour arriver au resultat comme le tiens Plecotus
donc j'ai etait piquer (ou emprunter) le rabot d'mon padré et sa ponceuse (de merde, j'f'rai mieux à la main) et voila ou j'en suis......
j'ai encore du taf pour affiner la pale et lui donner des courbes plus armonieuses et aussi une transition plus affinée à la jonction du manchon..
le bambou seche et il s'affine et s'allege en même tps j'vais partir sur un bambou sec pour arriver au resultat comme le tiens Plecotus
flywesty- Messages : 79
Date d'inscription : 02/12/2012
Localisation : St Aignan 41
Taille, poids : 177cm / 104k
Re: J'fais ma paggaie
une bonne meule avec un bon disque en 80... l'épaisseur est tombée ebn 10 minutes .... tu peux aussi te faire ta pale en bois et un tube en carbone, c'est trés bien , par contre une petite strat carbon entre la pale et le tube est indispensable pour renforcer ce point qui est le plus fragile . j'en faisais pas mal il y a déjà quelques années ;( déjà ....
[b][i][code]
[b][i][code]
Re: J'fais ma paggaie
chris redwoodpaddle a écrit:une bonne meule avec un bon disque en 80... l'épaisseur est tombée ebn 10 minutes .... tu peux aussi te faire ta pale en bois et un tube en carbone, c'est trés bien , par contre une petite strat carbon entre la pale et le tube est indispensable pour renforcer ce point qui est le plus fragile . j'en faisais pas mal il y a déjà quelques années ;( déjà ....
[b][i][code]
Merci beaucoup pour les encouragement Chris
J'suis loin mais tres loin d'etre à ton niveau........ Mais peut-etre un jour (j'espere) mais j'crois que j'f'rais une bonne disaine de pale avant d'y etre
Le disque en 80 j'y avais pensé mais j'ai opté pour un moyen moins rapide ...... le papier de verre..
en parlant de verre vu que j'maitrise un peu la fibre de verre, j'vais essayer un renfort en fibre de verre plutot que le carbonne.
et j'vais en profiter pour stratifier l'ensemble manche+pale et aussi j'vais mettre un cordage de badminton en enrollement sur le manche pour bloquer la deformation du bambou.........
merci encore pour les conseils Chris ... ça fait plaisir
flywesty- Messages : 79
Date d'inscription : 02/12/2012
Localisation : St Aignan 41
Taille, poids : 177cm / 104k
Page 1 sur 2 • 1, 2
Page 1 sur 2
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
|
|
