Construction de une 14' en contreplaque

Message par brig le Mar 13 Aoû 2013 - 11:50

Bonjour, je suis nouveau sur le forum, je viens de finir une 14 pieds en contreplaque pour l'eau plate.
je vais partager avec vous les photos de la construction

conception et dessin avec le logiciel delftship:




le logiciel permet de sortir la forme des paneaux a decouper en contreplaque et les cloisons


brig

Messages : 14
Date d'inscription : 13/08/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par brig le Mar 13 Aoû 2013 - 11:58

les panneaux decoupes




brig

Messages : 14
Date d'inscription : 13/08/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par brig le Mar 13 Aoû 2013 - 12:04


il faut faire de la place dans le garage

Ca commence a ressenbler a qulque chose


brig

Messages : 14
Date d'inscription : 13/08/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par brig le Mar 13 Aoû 2013 - 12:28

Quelques details:
Longueur: 14 pies, soit 4,27 m
largeur: 75 cm
eppaiseur: 13 cm
rocker arriere: 8 cm
pont en v sur la partie avant et dome deck sur le reste du pont

brig

Messages : 14
Date d'inscription : 13/08/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par brig le Mar 13 Aoû 2013 - 18:05

la suite






brig

Messages : 14
Date d'inscription : 13/08/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par Pierrot le Mar 13 Aoû 2013 - 18:18

Joli Smile mais t'aurais pu alléger le structure interne...

Pierrot

Messages : 2055
Date d'inscription : 16/05/2009
Age : 51
Localisation : Sur l'eau ou in garage.
Taille, poids : 1.80 m - 72

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par DELTE le Mar 13 Aoû 2013 - 20:56

Ce sera solide. Les GONDOLYS étaient fait idem.

DELTE

Messages : 291
Date d'inscription : 01/08/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par brig le Mer 14 Aoû 2013 - 7:20

Pierrot a écrit:Joli :)mais t'aurais pu alléger le structure interne...
salut pierrot, oui c'est posible mais j'ai préféré privilégier la solidite de la planche.
surtout apres tout le temp que j'ai passe dessus pour la fabrication, je préfère transporter quelque kilo de plus et avoir une planche que dure dans le temps

brig

Messages : 14
Date d'inscription : 13/08/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par brig le Mer 14 Aoû 2013 - 7:29






brig

Messages : 14
Date d'inscription : 13/08/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par brig le Mer 14 Aoû 2013 - 7:41

collage du pont




quelque detail sur le pont

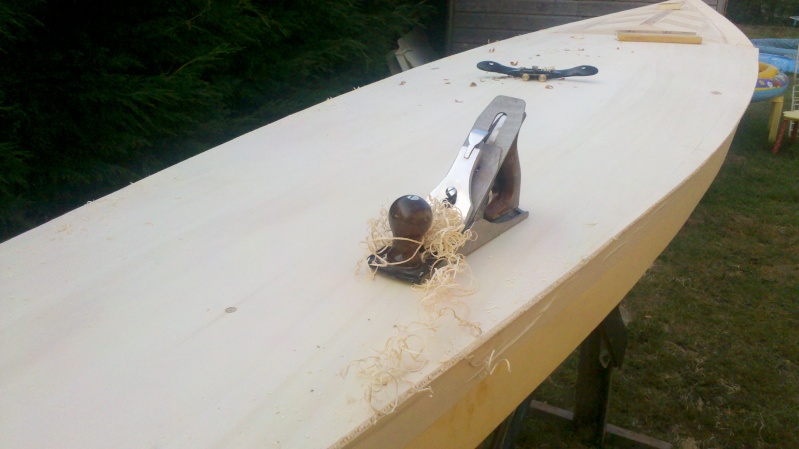

il reste que a finir les chants

brig

Messages : 14
Date d'inscription : 13/08/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par Pierrot le Mer 14 Aoû 2013 - 11:59

l'intérieur n'est pas résiné?

Pierrot

Messages : 2055
Date d'inscription : 16/05/2009
Age : 51
Localisation : Sur l'eau ou in garage.
Taille, poids : 1.80 m - 72

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par DELTE le Mer 14 Aoû 2013 - 12:35

La même en balsa stratifié. Ca devrait rien peser!
Superbe ce proto bois. Dis nous le poids quand tu pourras a titre d'info. De plus différentes essences!! sympa. DUPAU sera jaloux

DELTE

Messages : 291
Date d'inscription : 01/08/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par DELTE le Mer 14 Aoû 2013 - 12:37

Et le "bruit" sur le clapot genre coupe AMERICA!!!!

DELTE

Messages : 291
Date d'inscription : 01/08/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par Zof59 le Mer 14 Aoû 2013 - 12:48

Quel boulot Shocked Bravo Dans le droite lignée du précurseur sur le forum : Pierrot  cheers

Zof59

Messages : 657
Date d'inscription : 15/06/2009
Localisation : Près de la plage la plus au NOOOrd.

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par Eric le Mer 14 Aoû 2013 - 14:19

superbe, merci pour le partage

_________________
Si vous avez des difficultés à vous inscrire ou à vous connecter, contactez moi par MP

Eric
Admin

Messages : 2642
Date d'inscription : 07/05/2009
Localisation : Fuerteventura !
Taille, poids : 173cm, 76kg

Voir le profil de l'utilisateur http://www.supfrance.com

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par windsup le Mer 14 Aoû 2013 - 22:49

Tres beau projet, il y a du savoir faire visiblement..
Deux questions  :
-comment faire des formes developpables dans delfship, je me rappelle d une indication par un gradient de couleurs indiquant la "developpabilite" mais rien de plus.
-quel CP as-tu selectionne, j'avais trouve du peuplier de 3mm mais il me semble que le collage est interieur.
-Si la reponse est "peuplier", alors j'ai un peu peur de la prise de poids lors de la stratification, j ai commence a regarder et il me semble que les bois poreux "boivent" beaucoup car la resine de glassage est tres fluide, peut-etre qu il faut un primaire ou une saturation resine + silice ??

windsup

Messages : 155
Date d'inscription : 30/03/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par brig le Jeu 15 Aoû 2013 - 8:00

Pierrot a écrit:l'intérieur n'est pas résiné?
Oui l'interior est résiné

Pour le pois, la planche fini avec le pad et la derive fait 23kg, ca fait mal au dos par fois.

brig

Messages : 14
Date d'inscription : 13/08/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par brig le Jeu 15 Aoû 2013 - 8:20

Pour windsup:
-j'ai la version en anglais de delftship, tu vais sur tools et clic sur unfold.

-pour les paneaux la reponse est peuplier oui, en 5mm, pour les cloisons j'ai mis du cp nautique 9mm
Moi j'ai stratifie directement sur le bois, sans primaire l'exterior et résiné l'interieur (resine pure).

brig

Messages : 14
Date d'inscription : 13/08/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par brig le Jeu 15 Aoû 2013 - 8:37

Merci pour les compliments

qualques photos de la strat






brig

Messages : 14
Date d'inscription : 13/08/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par windsup le Jeu 15 Aoû 2013 - 21:47

cheers Tres beau, le peuplier prend un ton miel avec la resine et pas trop de poids je me faisais du souci pour rien...Merci pour ta reponse, tu auras bien merite tes premiers coups de pagaie..

windsup

Messages : 155
Date d'inscription : 30/03/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par brig le Sam 17 Aoû 2013 - 10:15

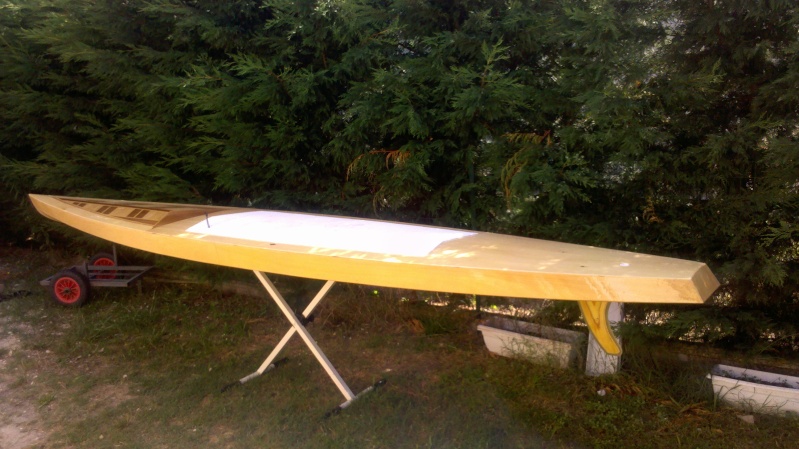

quelque photo de la planche fini






brig

Messages : 14
Date d'inscription : 13/08/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par Celia74 le Sam 17 Aoû 2013 - 11:55

Superbe !

Celia74

Messages : 19
Date d'inscription : 16/08/2013
Localisation : Annecy
Taille, poids : 1m82, 65kg

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par claudius le Mar 20 Aoû 2013 - 11:00

Magnifique !

claudius

Messages : 43
Date d'inscription : 02/07/2011
Localisation : cannes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par psychologue le Mar 20 Aoû 2013 - 14:45

felicitations

psychologue

Messages : 987
Date d'inscription : 17/07/2012
Age : 44
Localisation : Poitou-charentes (17,79)
Taille, poids : 1,82m

Voir le profil de l'utilisateur http://www.surf-longboard.fr

Revenir en haut Aller en bas

Re: Construction de une 14' en contreplaque

Message par flywesty le Mar 20 Aoû 2013 - 20:36

superbe taff

il faut que je fasse qlque chose comme la tienne

mais j'arrive pas à lire les cote sur ton plans ...(c'est con ce qui m'arrive)


flywesty

Messages : 79
Date d'inscription : 02/12/2012
Localisation : St Aignan 41
Taille, poids : 177cm / 104k

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
