Fabrication d'une 12'6...

Message par yann le Mar 18 Sep 2012 - 17:12

Salut,

Je vais essayé de me fabriquer une 12'6 et au fur et à mesure je posterais les photos de mon avancée....

Attention DEBUTANT.... avec une bonne dose d'humour geek et on verra si j'arriverais au bout lol!

Mon Shape Room lol!









Voila les trois partie sont assemblée geek



La petite soeur... lol!



yann

Messages : 254
Date d'inscription : 02/11/2009
Age : 43
Localisation : Lac Léman
Taille, poids : 178 cm 87 kg

Voir le profil de l'utilisateur http://supridersuisse.ch/

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par lomic le Mar 18 Sep 2012 - 17:20

je vais suivre ça avec intérêt (et sans moquerie, ça m'intéresse)

c'est quoi ta mousse là?

lomic

Messages : 445
Date d'inscription : 07/07/2009
Localisation : Concarneau (Sud Finistère)

Voir le profil de l'utilisateur http://www.web2o.fr

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par yann le Mar 18 Sep 2012 - 17:49


Salut,

C'est des panneaux d'isolation en sagex, j'ai pas plus d'info Razz


yann

Messages : 254
Date d'inscription : 02/11/2009
Age : 43
Localisation : Lac Léman
Taille, poids : 178 cm 87 kg

Voir le profil de l'utilisateur http://supridersuisse.ch/

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par lomic le Mar 18 Sep 2012 - 17:55

sagex, ok, à l'occase si tu peux trouver les infos du genre densité, ça peut être intéressant

combien t'ont-ils coûté? quelles sont leurs dimensions?

avec quelle colle tu les as assemblés?

(elle a le pont avant méga haut ta maquette, tu comptes faire pareil pour le modèle échelle 1?)

lomic

Messages : 445
Date d'inscription : 07/07/2009
Localisation : Concarneau (Sud Finistère)

Voir le profil de l'utilisateur http://www.web2o.fr

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par yann le Mar 18 Sep 2012 - 18:07

Les plaques font 50*100*12 cm et je les collé avec de la résine.
Env. 60.- Euro pour les plaques.

La maquette est au dimension au niv. largeur longueur et pas au niv. hauteur Twisted Evil

yann

Messages : 254
Date d'inscription : 02/11/2009
Age : 43
Localisation : Lac Léman
Taille, poids : 178 cm 87 kg

Voir le profil de l'utilisateur http://supridersuisse.ch/

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par windsup le Mar 18 Sep 2012 - 19:48

Bonne chance - J'aime bien ton shape room.
Penses tu mettre une latte centrale ?
Une idée sur les grammages/couches de stratification ?
une zone renforcée sous les pieds ?
Tant de suspense Shocked

windsup

Messages : 155
Date d'inscription : 30/03/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par lomic le Mar 18 Sep 2012 - 19:54

windsup a écrit:Penses tu mettre une latte centrale ?
j'en doute
Une idée sur les grammages/couches de stratification ?
une zone renforcée sous les pieds ?
bonnes questions Very Happy faut lui tirer les vers du nez Laughing

lomic

Messages : 445
Date d'inscription : 07/07/2009
Localisation : Concarneau (Sud Finistère)

Voir le profil de l'utilisateur http://www.web2o.fr

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par Eric le Mer 19 Sep 2012 - 0:09

Super Yann on va suivre ça !
Pour la mousse ça me rappel la planche que j'avais pour la BOP en 2009 fabriquée en styrofoam... Impossible is Nothing !

_________________
Si vous avez des difficultés à vous inscrire ou à vous connecter, contactez moi par MP

Eric
Admin

Messages : 2642
Date d'inscription : 07/05/2009
Localisation : Fuerteventura !
Taille, poids : 173cm, 76kg

Voir le profil de l'utilisateur http://www.supfrance.com

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par Iceman le Mer 19 Sep 2012 - 6:29

Bon courage Yann. Privilégie des formes simples et douces, ce sera plus facile pour stratifier si de ce côté aussi c'est une première. Wink

Iceman

Messages : 2505
Date d'inscription : 10/05/2009
Age : 42
Localisation : Au pays des biloutes
Taille, poids : 1,79m / 87kg

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par Pierrot le Mer 19 Sep 2012 - 7:04

Certes, garage board power: Créativité: oui! cheers
dimensions du bébé?
petit conseil d'ami: fais toi aider pour la strate!

le rabot me démange.... lol!

Pierrot

Messages : 2055
Date d'inscription : 16/05/2009
Age : 51
Localisation : Sur l'eau ou in garage.
Taille, poids : 1.80 m - 72

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par yann le Mer 19 Sep 2012 - 18:14

windsup a écrit:Bonne chance - J'aime bien ton shape room.
Penses tu mettre une latte centrale ?
Une idée sur les grammages/couches de stratification ?
une zone renforcée sous les pieds ?
Tant de suspense Shocked

Merci,

non je pense pas mettre de latte centrale, du moins pour l'instant...

La fibre je prend du 105 g/m2 et je pense mettre 2 couches... et sous les pieds j'ai pas prévu de zone de renfort...

Comme dit au début je suis complètement novice geek jocolor

yann

Messages : 254
Date d'inscription : 02/11/2009
Age : 43
Localisation : Lac Léman
Taille, poids : 178 cm 87 kg

Voir le profil de l'utilisateur http://supridersuisse.ch/

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par yann le Mer 19 Sep 2012 - 18:15

Eric a écrit:Super Yann on va suivre ça !
Pour la mousse ça me rappel la planche que j'avais pour la BOP en 2009 fabriquée en styrofoam... Impossible is Nothing !

Merci Eric on verra le résultat clown

yann

Messages : 254
Date d'inscription : 02/11/2009
Age : 43
Localisation : Lac Léman
Taille, poids : 178 cm 87 kg

Voir le profil de l'utilisateur http://supridersuisse.ch/

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par yann le Mer 19 Sep 2012 - 18:19

Iceman a écrit:Bon courage Yann. Privilégie des formes simples et douces, ce sera plus facile pour stratifier si de ce côté aussi c'est une première. Wink

Merci pour le conseil j'ai prévu un bulbe à l'avant pour pouvoir baisser le pont pour gagner en stabilité cheers

Et oui aussi une première pour la strate sur cette grandeur Wink

yann

Messages : 254
Date d'inscription : 02/11/2009
Age : 43
Localisation : Lac Léman
Taille, poids : 178 cm 87 kg

Voir le profil de l'utilisateur http://supridersuisse.ch/

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par yann le Mer 19 Sep 2012 - 18:24

Pierrot a écrit: Certes, garage board power: Créativité: oui! cheers
dimensions du bébé?
petit conseil d'ami: fais toi aider pour la strate!

le rabot me démange.... lol!

Ici au bord du lac Leman ça coure pas les rue les personnes d'expérience pour la strate Shocked et pour reprendre la phrase d'Eric Impossible is Nothing ! Twisted Evil

yann

Messages : 254
Date d'inscription : 02/11/2009
Age : 43
Localisation : Lac Léman
Taille, poids : 178 cm 87 kg

Voir le profil de l'utilisateur http://supridersuisse.ch/

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par yann le Mer 19 Sep 2012 - 18:32

La découpe à commencé Twisted Evil



Petite souci affraid apparemment pas mis assez de résine sur cette partie study



Même joueur rejoue encore cheers



Voilà le plus facile est fait, il ne reste plus qu'a sortir le rabot Twisted Evil


yann

Messages : 254
Date d'inscription : 02/11/2009
Age : 43
Localisation : Lac Léman
Taille, poids : 178 cm 87 kg

Voir le profil de l'utilisateur http://supridersuisse.ch/

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par windsup le Mer 19 Sep 2012 - 20:38

Bon courage !
Comme ça au pif je pense que 2 x 105 g/m² sous les pieds c'est pas assez.
Il me semble que les sup faits pour surfer ont plutot 2x200g dessus + un patch sous les pieds.
Il faut demander aux grands maitres du forum, kamille par exemple.
peut-etre qu'un mini sandwich à cet endroit là serait plus raide (je pense à la manière dont est fait un flotteur de windsurf : strate, airex 5mm, strate.
ça fait un effet de poutre donc très rigide localement. Comme c'est plat sous les pieds ce ne serait pas galère à plaquer et on peut d'ailleurs imaginer mettre autre chose que de l'airex (genre du cp 3mm straté dessus + dessous).
Kenpensévous ?

windsup

Messages : 155
Date d'inscription : 30/03/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par lomic le Mer 19 Sep 2012 - 20:59

ça me parait léger aussi les 2 couches de fibre sous les pieds, à mon avis tu vas vite tasser la mousse sous la strat, avant que celle-ci plie et se fende

lomic

Messages : 445
Date d'inscription : 07/07/2009
Localisation : Concarneau (Sud Finistère)

Voir le profil de l'utilisateur http://www.web2o.fr

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par yann le Jeu 20 Sep 2012 - 5:06


Merci pour les conseils donc je vais prévoir des renforts au niveau des pieds study

yann

Messages : 254
Date d'inscription : 02/11/2009
Age : 43
Localisation : Lac Léman
Taille, poids : 178 cm 87 kg

Voir le profil de l'utilisateur http://supridersuisse.ch/

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par yann le Jeu 20 Sep 2012 - 16:56

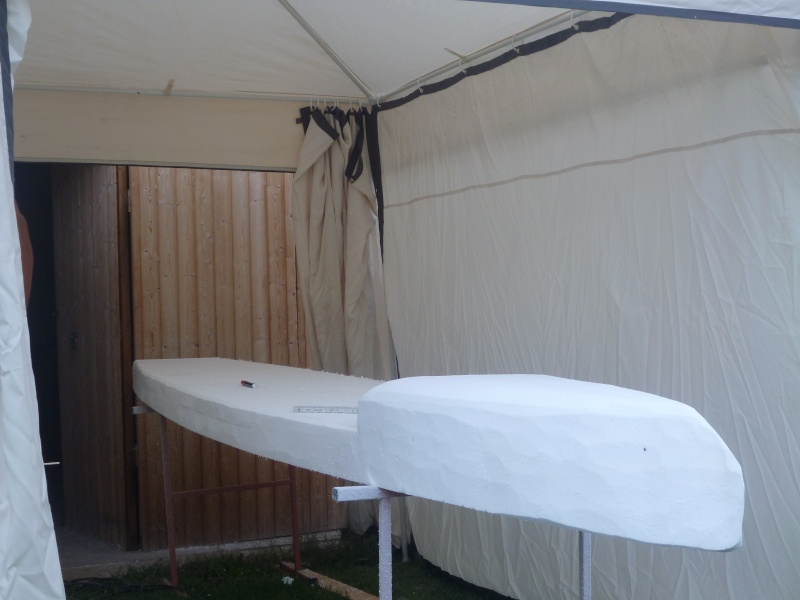

Début du modelage du pain sagex What a Face



Demain je m'arrête prendre des masques à poussières Laughing





Voilà la première ébauche Rolling Eyes



Pas facile d'être bien symétrique surtout à main levée pale et j'aurais peut-être du commencer par une forme plus basique lol!

yann

Messages : 254
Date d'inscription : 02/11/2009
Age : 43
Localisation : Lac Léman
Taille, poids : 178 cm 87 kg

Voir le profil de l'utilisateur http://supridersuisse.ch/

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par guillaumeXIII le Jeu 20 Sep 2012 - 17:43

2-3 petits conseils/remarques.

tu risques effectivement d'avoir un souci de poinconnement sous les pieds, puis délamination et autres joyeusetés. Pour l'éviter :
- adjonction d'un matériau plus dur sous les pieds (contreplqué, airex...)
- grammage d'au moins 600g/m² sur tout la zone marchable
La forme de ton pont a un décroché enorme = grosse discontinuité de raideur de la planche. Si tu veux faire léger et ne pas risquer de la plier, je te conseille vivement de faire un rattrappage de pente plus doux, en utilisant par exemple tes chutes de mousse.
Je ne vois pas de ligne centrale pour le marquage et prendre des repères, c'est bien utile pour vérifier la symétrie de l'outline et pour poser l'aileron dans l'axe, et au milieu.
Pour l'échantillonnage : 2x105g/m² me semble un poil léger, mais ca devrait le faire. Ce sera probablement un peu fragile à l'impact. Penses à bien renforcer les zones d'efforts (pieds, leash, aileron) et au recouvrement pont/carène sur toute la hauteur des rails (au moins sur la zone d'impact de la pagaie).

Hâte de voir le résultat !!

guillaumeXIII

Messages : 198
Date d'inscription : 10/09/2009
Localisation : Saint Briac (35)
Taille, poids : 1m82, 85kg

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par yann le Jeu 20 Sep 2012 - 19:05

guillaumeXIII a écrit:2-3 petits conseils/remarques.

tu risques effectivement d'avoir un souci de poinconnement sous les pieds, puis délamination et autres joyeusetés. Pour l'éviter :
- adjonction d'un matériau plus dur sous les pieds (contreplqué, airex...)
- grammage d'au moins 600g/m² sur tout la zone marchable
La forme de ton pont a un décroché enorme = grosse discontinuité de raideur de la planche. Si tu veux faire léger et ne pas risquer de la plier, je te conseille vivement de faire un rattrappage de pente plus doux, en utilisant par exemple tes chutes de mousse.
Je ne vois pas de ligne centrale pour le marquage et prendre des repères, c'est bien utile pour vérifier la symétrie de l'outline et pour poser l'aileron dans l'axe, et au milieu.
Pour l'échantillonnage : 2x105g/m² me semble un poil léger, mais ca devrait le faire. Ce sera probablement un peu fragile à l'impact. Penses à bien renforcer les zones d'efforts (pieds, leash, aileron) et au recouvrement pont/carène sur toute la hauteur des rails (au moins sur la zone d'impact de la pagaie).

Hâte de voir le résultat !!


Merci pour tout c'est bon conseil Very Happy je suis entrain de me rendre contre que j'avais un peu beaucoup sous estimé les préparatifs drunken et je désespère pas je vais tenir bon et vivement de pouvoir aller sur l'eau avec cheers

Pour le bulbe j'avais prévu de le faire mourir en douceur mais depuis l'avant et non de le rallonger sur le pont, et après réflexion je pense que je vais écouter tes conseils et rajouté des chutes. Laughing

yann

Messages : 254
Date d'inscription : 02/11/2009
Age : 43
Localisation : Lac Léman
Taille, poids : 178 cm 87 kg

Voir le profil de l'utilisateur http://supridersuisse.ch/

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par Pierrot le Ven 21 Sep 2012 - 6:14

j'arrive pas àvoir les photos, mais si tu mets du CP sous les pieds du CP sur la mousse c'est hyper raide, une strate de 105 suffit ou pas de state... la zone ou on rame sur le plat ( au milieu) est quand même beaucoup plus sollicitée que pls à l'arrière ( downwind,surf)
double strate sur les rails participe à la résistance mécanique de l'ensemble.

Bref les remarques de Guillaume sont pertinentes.

attention attache de leash : une 12.6 ça tire beaucoup... insert en bois c'est bien. les plugs du marché ne valent pas grand chose...

Pierrot

Messages : 2055
Date d'inscription : 16/05/2009
Age : 51
Localisation : Sur l'eau ou in garage.
Taille, poids : 1.80 m - 72

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par yann le Ven 21 Sep 2012 - 6:24

Salut Pierrot,

Donc si je résume

CP strate de 105 suffit et si je mets de CP je dois prévoir du 600 ?

Et bonne idée les insert en bois cheers

Encore merci à tous king pour vos conseil

yann

Messages : 254
Date d'inscription : 02/11/2009
Age : 43
Localisation : Lac Léman
Taille, poids : 178 cm 87 kg

Voir le profil de l'utilisateur http://supridersuisse.ch/

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par Pierrot le Ven 21 Sep 2012 - 6:47

si tu ne mets PAS de CP tu dois avoir dans les 5-600 g en plusieurs couches... je dirais 600 la où on est debout pour ramer, 400-500 la où on peut poser les pieds de temps en temps ( Downwind, surf...)

Pierrot

Messages : 2055
Date d'inscription : 16/05/2009
Age : 51
Localisation : Sur l'eau ou in garage.
Taille, poids : 1.80 m - 72

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par Iceman le Ven 21 Sep 2012 - 7:10

Yann, j'enlèverai du volume devant. Ton avant risque de peser trop lourd et déséquilibrer l'ensemble. Un peu d'épaisseur en moins me semble indispensable en plus de la solution proposée par Guillaume pour rattraper en douceur le niveau du pont (toutes les arrêtes et cassures compliquent la strat.).

Iceman

Messages : 2505
Date d'inscription : 10/05/2009
Age : 42
Localisation : Au pays des biloutes
Taille, poids : 1,79m / 87kg

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une 12'6...

Message par Contenu sponsorisé Aujourd'hui à 4:00


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
