Re: Race SUP en bois

Message par windsup le Jeu 22 Sep 2011 - 20:18

Pour le kit :
http://www.arwenmarine.com/BateauxKaholo.html
Vu le prix je ne vois pas l'intéret.
Bien plus sympa de se lancer et faire ses essais au prix du kit on peut faire 4 ou 5 planches "made in garage" et au moins on apprend des choses.
Pierrot a raison c'est comme les bateaux en cousu collé, j'ai un collegue qui en a fait un et m'a donné quelques tuyaux.

windsup

Messages : 155
Date d'inscription : 30/03/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par satapa02 le Jeu 22 Sep 2011 - 20:52

Pierrot a écrit:j'ai pas vraiment le temps mais j'aimerais bien.... mais mon truc c'est l'expérimentation.... le collage époxy les joints congés les surfaces développables etc c'est comme faire un bateau, j'ai lu pas mal de mags de construction plaisance amateur et j'ai aussi construit un (petit) bateau en bois en 2000 et une planche fun en bois en 1983 ( j'avais 18 ans) sans parler des modèles réduits...

Si un jour tu veux en faire un de stage je m'inscris à l'avance

Ca m'a toujours fait rêver les engins flottants en bois et plus encore les réalisations maison. Continue tes expérimentations cheers

satapa02

Messages : 688
Date d'inscription : 12/08/2009
Age : 54
Localisation : Aisne/ et partout où il y a une flaque

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par kamille le Jeu 22 Sep 2011 - 21:07

je "bois" vos paroles, là je comprend pourquoi je ne me suis pas fourvoyé sur ce forum, merci.

kamille

Messages : 708
Date d'inscription : 11/04/2011
Age : 62
Taille, poids : 176cm/78kg

Voir le profil de l'utilisateur http://i.imgur.com/mf0K0pU.gif

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par plecotus le Sam 24 Sep 2011 - 18:49

http://www.clcboats.com/shop/boats/surf_boats/kaholo-stand-up-paddleboard.html









plecotus

Messages : 223
Date d'inscription : 14/01/2010
Localisation : Guidel beach...

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par plecotus le Sam 24 Sep 2011 - 19:04

méthode Pierrot, mais ...

plecotus

Messages : 223
Date d'inscription : 14/01/2010
Localisation : Guidel beach...

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par Pierrot le Dim 25 Sep 2011 - 2:07

plecotus a écrit:méthode Pierrot, mais ...
...méthode "péniche"...; bref à ne pas faire!!!
la séquence précédente est bien mieux, je suis juste surpris par la méthode de jonctions des feuilles de CP... je préfère le "scarf"

[url=https://servimg.com/image_preview.php?i=230&u=14085652][/url]

Pierrot

Messages : 2055
Date d'inscription : 16/05/2009
Age : 51
Localisation : Sur l'eau ou in garage.
Taille, poids : 1.80 m - 72

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par plecotus le Dim 25 Sep 2011 - 8:17

Pierrot a écrit:
la séquence précédente est bien mieux, je suis juste surpris par la méthode de jonctions des feuilles de CP... je préfère le "scarf"
C'est une méthode que l'on trouve beaucoup dans les les kits en découpe numérique, plus facile a réaliser par la machine, assemblage simple
par le constructeur, et colis de kit beaucoup moins encombrants....et il semblerait que ce soit un assemblage très fiable. ;-)

plecotus

Messages : 223
Date d'inscription : 14/01/2010
Localisation : Guidel beach...

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par lomic le Dim 25 Sep 2011 - 8:34

Pierrot a écrit:la séquence précédente est bien mieux, je suis juste surpris par la méthode de jonctions des feuilles de CP... je préfère le "scarf"
tu parles sans doute de l'assemblage en puzzle?

j'avais vu des tests de résistance de différents assemblages et le puzzle donnait de très bons résultats

par contre à découper soi-même c'est plus de boulot à mon avis que le scarf qui est accessible, réalisable avec peu d'outillage et rapide, mais dans les kits je trouve ça pertinent puisque c'est découpé à la commande numérique et le client n'a plus qu'à coller (livrer des planches avec le biseau du scarf me parait plus délicat, et c'est une étape de préparation du kit en plus)

lomic

Messages : 445
Date d'inscription : 07/07/2009
Localisation : Concarneau (Sud Finistère)

Voir le profil de l'utilisateur http://www.web2o.fr

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par Pierrot le Dim 25 Sep 2011 - 10:54

effectivement le scarf est très simple à mettre en oeuvre et largement assez solide... après faut la place dans son garage pour assembler 2 plaques de 3 m de long!!!

Pierrot

Messages : 2055
Date d'inscription : 16/05/2009
Age : 51
Localisation : Sur l'eau ou in garage.
Taille, poids : 1.80 m - 72

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par plecotus le Mer 28 Sep 2011 - 20:57

http://www.facebook.com/media/set/?set=a.399276825508.182265.257463475508&type=1

plecotus

Messages : 223
Date d'inscription : 14/01/2010
Localisation : Guidel beach...

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par windsup le Mer 28 Sep 2011 - 21:17

Magnifique ! Je m'interroge pourtant, pourquoi faire une structure avec des lamelles sur des couples qui pourrait permettre des formes arrondies (comme les surf hollow avec des rails ronds en strip planking), et non développables, si c'est pour réaliser une carene avec des bouchains vifs comme la planche de Pierrot, faisable en contre-plaqué (plus rapidement).
En tout cas chapeau c'est beau.

windsup

Messages : 155
Date d'inscription : 30/03/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par satapa02 le Jeu 29 Sep 2011 - 16:17

il donne la réponse plus bas sous les photos quasi impossibilité de trouver du CP en 3/4 mm à la réunion

satapa02

Messages : 688
Date d'inscription : 12/08/2009
Age : 54
Localisation : Aisne/ et partout où il y a une flaque

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par Pierrot le Mer 19 Oct 2011 - 19:46

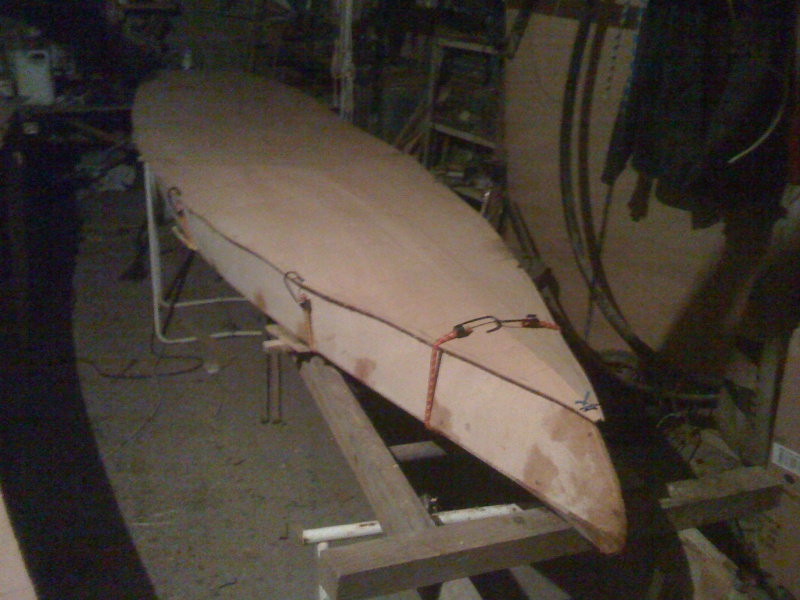

la dernière bête en cours de construction....

....et d'avancement

ciomme on peut voir il n'y a pas de lattes centrales, c'est jutse l'évasement des bordés et barrots de pont qui donne le rocker qu'on peut rêgler comme on veut ( l'avenir me dira si j'ai bien rêglé)
le V devant est obtenu par pincement et incision, la liaison fond- coque " cousue" au fil electrique puis joint congés... l'engin n'est pas trop lourd. Wink

Pierrot

Messages : 2055
Date d'inscription : 16/05/2009
Age : 51
Localisation : Sur l'eau ou in garage.
Taille, poids : 1.80 m - 72

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par stef38 le Mer 19 Oct 2011 - 21:52

Salut, superbe!

Tu peux m'expliquer ce que c'est les "joint congés"

stef38

Messages : 79
Date d'inscription : 12/02/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par lomic le Mer 19 Oct 2011 - 22:01

http://cnsl.naoonet.free.fr/construction_amateur/assemblages/joint_conge.htm Wink

lomic

Messages : 445
Date d'inscription : 07/07/2009
Localisation : Concarneau (Sud Finistère)

Voir le profil de l'utilisateur http://www.web2o.fr

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par stef38 le Mer 19 Oct 2011 - 22:12

Merci, à peu près compris... Donc tu ne mets pas de bande de fibre...

stef38

Messages : 79
Date d'inscription : 12/02/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par guillaumeXIII le Jeu 20 Oct 2011 - 13:54

Pierrot a écrit:la dernière bête en cours de construction....
Pfiou, j'adoooooore !
Dimensions de la bête ?
Pierrot, peux-tu préciser ton histoire de pincement / incision ?
Comment as-tu fais l'avant de ton pont ?
Il va falloir que je revienne ramer avec toi pour tester ce bijou !

guillaumeXIII

Messages : 198
Date d'inscription : 10/09/2009
Localisation : Saint Briac (35)
Taille, poids : 1m82, 85kg

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par Pierrot le Jeu 20 Oct 2011 - 22:01

12'6" x 29" environ.... pas mal de kick tail derrière, essayés sur le flat et en surf dans des petites vagues, ça à l'air de marcher...


Pierrot

Messages : 2055
Date d'inscription : 16/05/2009
Age : 51
Localisation : Sur l'eau ou in garage.
Taille, poids : 1.80 m - 72

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par Pierrot le Ven 21 Oct 2011 - 7:06

pincement du dessous, pas d'autre photo, en plus d'une découpe pour donner le V il y a quelques découpes pour assouplir le CP

ça c'est l'ajustement pour faire le pont avant, un petit pincement devant ( amarré au fil électrique
après plus qu'à coller

Pierrot

Messages : 2055
Date d'inscription : 16/05/2009
Age : 51
Localisation : Sur l'eau ou in garage.
Taille, poids : 1.80 m - 72

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par windsup le Ven 21 Oct 2011 - 20:50

J'admire la mise au point 3D à la mano sur l'établi et réglant le compromis écartement de l'outline / rocker ... ça sent la pratique !
Bon pour la souplesse du CP pour ma part j'ai fini par trouver du CP peuplier 3mm avec 3 feuilles de 1mm donc il est rigide dans la longueur et très cintrable dans la largeur, j'espère que je n'aurai pas à entailler à la circulaire pour cintrer comme tu as du le faire.
Belle étrave ça a de la gueule ! What a Face

windsup

Messages : 155
Date d'inscription : 30/03/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par plecotus le Ven 21 Oct 2011 - 20:54

windsup a écrit:
Bon pour la souplesse du CP pour ma part j'ai fini par trouver du CP peuplier 3mm avec 3 feuilles de 1mm donc il est rigide dans la longueur et très cintrable dans la largeur, j'espère que je n'aurai pas à entailler à la circulaire pour cintrer comme tu as du le faire.

chez qui as tu trouvé ce C.P. ??

plecotus

Messages : 223
Date d'inscription : 14/01/2010
Localisation : Guidel beach...

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par kamille le Ven 21 Oct 2011 - 21:56

Pierrot, ton sup est superbe! l'assemblage du cTP avec les moyens du bord me fait reconsidérer L'EPS et sa DAO. Bravo!
Sur les vidéo autour de celle montrée ci-dessous , ton systeme de montage est le plus simple mais reste aussi efficace:

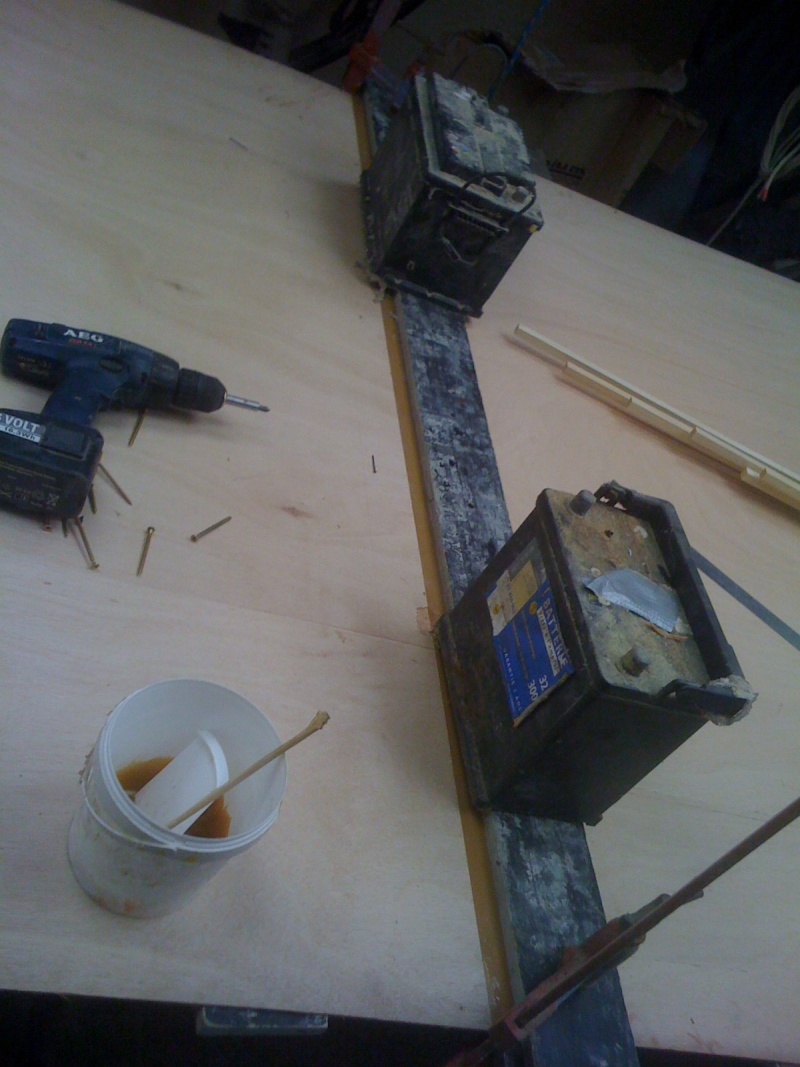

ps: je retiens le coup des pavés autobloquant pour coller

kamille

Messages : 708
Date d'inscription : 11/04/2011
Age : 62
Taille, poids : 176cm/78kg

Voir le profil de l'utilisateur http://i.imgur.com/mf0K0pU.gif

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par Pierrot le Sam 22 Oct 2011 - 8:41

merci des compliments, maintenant attention à la phase " réglage de rocker", en effet sur mon SUP le rocker est ajusté par l'évasement des bordés, le tout étant posé sur cales sur une échelle à niveau ( important d'ête bien de niveau pour éviter les vrillages bienvérifier avec niveau à bulles... vaut mieux également un tréteau au milieu de l'échelle...)
les bords s'évasent naturellement avec le V devant et la courbure générale qu'on veut donner à la planche, en prenant pour référence un point situé au milieu et ajustant des cales à l'avant et à l'arrière. le mieux une fois que le rocker est réglé comme on veut est de fixer ces cales à l'échelle, ensuite aprés pose du tableau arrière et des barrots de ponts on peut plus revenir sur le rocker.
sur ma board le dessous du bordé est rectiligne jusque 1 m de l'arrière puis un kick tail de 2,5 cm environ ( plus l'évasement du bordé ça fait dans les 6 devant et derrière)
la courbure générale est plutôt bananée pour une planche de race, faudra voir si ça ne nuit pas à la vitesse. par contre en surf c'est un plaisir. mon rêve serait d'avoir une board au rocker ajustable Wink
pour l'assemblage cousu-joints congés c'est ultra simple, faut juste être très rigoureux dans la symétrie

Pierrot

Messages : 2055
Date d'inscription : 16/05/2009
Age : 51
Localisation : Sur l'eau ou in garage.
Taille, poids : 1.80 m - 72

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par Pierrot le Sam 22 Oct 2011 - 22:29


Pierrot

Messages : 2055
Date d'inscription : 16/05/2009
Age : 51
Localisation : Sur l'eau ou in garage.
Taille, poids : 1.80 m - 72

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Race SUP en bois

Message par Pierrot le Sam 29 Oct 2011 - 15:44

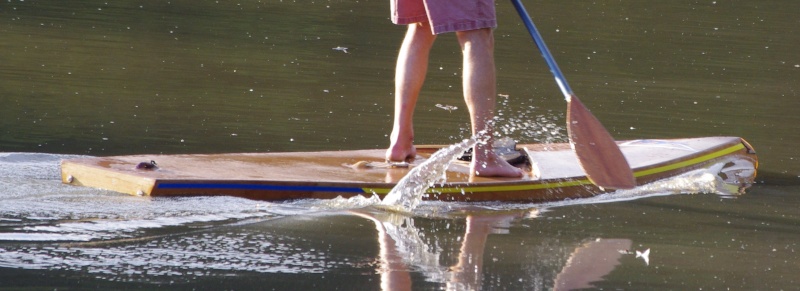

la bête en action sur le plat....

avec la " vieille" 14'




Pierrot

Messages : 2055
Date d'inscription : 16/05/2009
Age : 51
Localisation : Sur l'eau ou in garage.
Taille, poids : 1.80 m - 72

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
