Re: Fabrication d'une paddle en bois

Message par Pierrot le Mer 10 Nov 2010 - 6:09

yann a écrit:

petite question avec quelle outil vous façonnez vos poignée?

Bon j'ai pas fait aussi joli, par contre mes poignées (olives) je les fait dans un tronçon massif type morceau de demi chevron ( 35 x 35 mm) faconné avec une meuleuse et disque à lamelles, finition au papier de verre gros puis fin. le trou pour emmancher le manche est fait avec une perceuse et grosse meche plate de 24 par contre mes manches sont pour l'instant en alu ( scrap de vieille aile delta) je pense passer au bambou quand j'aurai le temps
https://servimg.com/image_preview.php?i=55&u=14085652

Pierrot

Messages : 2055
Date d'inscription : 16/05/2009
Age : 51
Localisation : Sur l'eau ou in garage.
Taille, poids : 1.80 m - 72

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par XELA le Mer 10 Nov 2010 - 9:33

l e MC GYVER du SUP Laughing

XELA

Messages : 1119
Date d'inscription : 24/10/2010
Age : 41
Localisation : Brem sur mer (85)
Taille, poids : 1m83 85 kg

Voir le profil de l'utilisateur http://www.recherchevuesurmer.fr

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par Iceman le Sam 20 Nov 2010 - 19:38

Voilà la pagaie de mes gamins (les deux plus grands, pour le petit dernier il faut moins d'1 mètre de long Wink ).
L'ensemble est un peu lourd. J'ai bien merdé avec la strat. La résine et les fibres, c'est vraiment pas mon truc. Celà dit, la pale me semble bien costaud au moins.











Iceman

Messages : 2507
Date d'inscription : 10/05/2009
Age : 42
Localisation : Au pays des biloutes
Taille, poids : 1,79m / 87kg

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par kawatoine le Mar 14 Déc 2010 - 8:05

Bon apres un petit tour a leroy merlin, j ai acheté :

-serres joints
-colle pu
-cale + papier
-lame de rechanges pour la scie sauteuse
-pied a coulisse

le tout pour un peu moins de 30 euros....

Maintenant il ne me manque plus que le bois.

Et la ca bug ou vous approvisionnez vous ?

Vous achetez des planches entieres ou des baguettes ???

Bref que faites vous ?

kawatoine

Messages : 132
Date d'inscription : 12/03/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par Iceman le Mar 14 Déc 2010 - 10:48

Galère aussi pour moi, surtout pour le shaft.

- Pour le shaft, j'ai collé des lattes de 4mm et 6mm d'épaisseur. Le problème, c'est que ça n'est pas facile à trouver dans la bonne largeur et qu'elles sont rarement droites. Après 7/8 épaisseurs, ça ne laisse pas beaucoup de marge d'erreur.
- Pour la pale j'utilise les mêmes lattes pour les petits assemblages (4mm et 6mm de large). Pour les assemblages plus épais, j'utilise des tasseaux ou je découpe mes propres bois.

Le mieux, c'est quand même de pouvoir découper et raboter ses bois.

Iceman

Messages : 2507
Date d'inscription : 10/05/2009
Age : 42
Localisation : Au pays des biloutes
Taille, poids : 1,79m / 87kg

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par guillaumeXIII le Mar 14 Déc 2010 - 12:24

Salut les paddle-shaper !

Petit retour d'expérience de mes pagaies hybrides.



Pale en bois :
Tasseaux de samba (aussi appelé obéché ou ayous, ou encore Triplochiton scleroxylon) de 27 ou 37 x 9 trouvé dans n'importe quelle grande surface de bricolage.
Un tasseau de 32x32 en ayous.
Pour la raccord, les lattes de la pale viennent de part et d'autre de la partie enfoncée dans le manche, angle d'environ 10°.
Collage des lattes à l'époxy chargée de microballon et d'agent tixotrope.
Le bois rouge, c'est de la baguette d'encadrement de base, découpée dans le sens de la longueur et rabotée pour enlever les arrondis.

Les manches sont des tubes en verre/carbone de chez tubecarbone.com (http://www.tubecomposite.com/product_info.php?products_id=188&osCsid=03c2ac9ba41b9e78f48e013b3eb9d9e8).

Collage pale et olive/manche à l'époxy.
Glassage à l'époxy, PAS DE STRAT.

Après quelques mois d'utilisation et pas mal de prêt de la pagaie, j'ai mis des inserts en chêne sur les bords en contact avec les rails + légère strat au tissu de verre 40g sur les rails de la pagaie.

Poids de la pagaie avant modif : 700g.
Top confort en navigation, manche un poil souple cependant à mon avis (au moins ca fait pas mal mais il faut bien lui tirer dessus pour suivre les rameurs full carbone).

Coût de revient (j'avais déjà pas mal de matos car je shape mes planches de kite) : environ 90€ la pagaie.


guillaumeXIII

Messages : 198
Date d'inscription : 10/09/2009
Localisation : Saint Briac (35)
Taille, poids : 1m82, 85kg

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par yann le Dim 30 Jan 2011 - 11:01

Salut tout le monde

En attendant que les températures revienne meilleurs pour pouvoir stratifier ma première paddle...

Je me suis amuser à en faire des minis....











Bon semaine à tous

yann

Messages : 254
Date d'inscription : 02/11/2009
Age : 43
Localisation : Lac Léman
Taille, poids : 178 cm 87 kg

Voir le profil de l'utilisateur http://supridersuisse.ch/

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par chris redwoodpaddle le Dim 30 Jan 2011 - 15:04

++++ parfait

chris redwoodpaddle

Messages : 842
Date d'inscription : 26/11/2009
Age : 46
Localisation : perpignan

Voir le profil de l'utilisateur http://www.redwoodpaddle.com

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par SMAC le Dim 13 Fév 2011 - 21:18

tres reussi...felloches

SMAC

Messages : 269
Date d'inscription : 04/09/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par yann le Mar 15 Mar 2011 - 20:01

Salut tout le monde,

après ma première tentative et première erreurs je me suis lancer dans la fabrication d'une hybride bois/carbone dont voici quelques photos....

Prochaine étape la stratification et là ça va être une première donc on va essayer de pas se planter Shocked







yann

Messages : 254
Date d'inscription : 02/11/2009
Age : 43
Localisation : Lac Léman
Taille, poids : 178 cm 87 kg

Voir le profil de l'utilisateur http://supridersuisse.ch/

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par Iceman le Mar 15 Mar 2011 - 21:29

J'aime bien le dessin du bois. Tu as pris quelles essences ?

Iceman

Messages : 2507
Date d'inscription : 10/05/2009
Age : 42
Localisation : Au pays des biloutes
Taille, poids : 1,79m / 87kg

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par Viper le Mer 16 Mar 2011 - 6:24

Beau boulot, vraiment. Cool

Viper

Messages : 1538
Date d'inscription : 06/06/2010
Age : 50
Localisation : Narbonne 11
Taille, poids : 1m77, 75 kg

Voir le profil de l'utilisateur http://sup-avec-viper.blogspot.com/

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par yann le Mer 16 Mar 2011 - 16:08

Iceman a écrit:J'aime bien le dessin du bois. Tu as pris quelles essences ?

Salut Iceman,

Le bois rouge => séquoia
Le bois blanc => épicéa
et le pommeau du if


yann

Messages : 254
Date d'inscription : 02/11/2009
Age : 43
Localisation : Lac Léman
Taille, poids : 178 cm 87 kg

Voir le profil de l'utilisateur http://supridersuisse.ch/

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par ricou34 le Ven 18 Mar 2011 - 18:04

elles sont tres belles ces pagaies Wink

ricou34

Messages : 329
Date d'inscription : 05/12/2010
Age : 44
Localisation : lespignan 34
Taille, poids : 1.68m 70kg

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par Iceman le Dim 10 Avr 2011 - 19:15

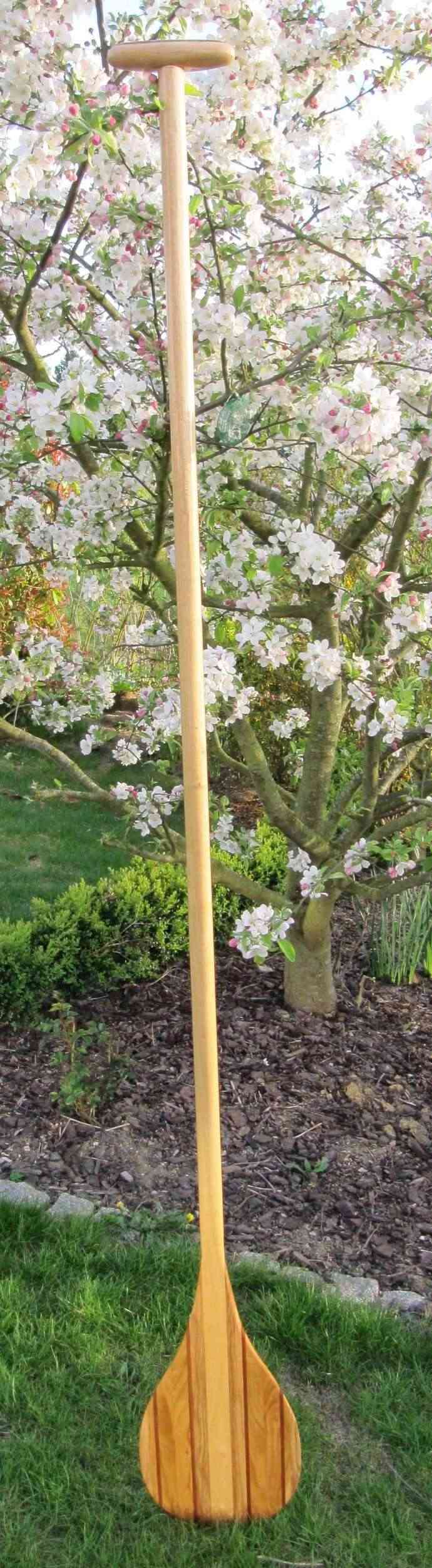

Ma petite dernière en samba, chêne, frêne, merisier et bois rouge exotique.














Iceman

Messages : 2507
Date d'inscription : 10/05/2009
Age : 42
Localisation : Au pays des biloutes
Taille, poids : 1,79m / 87kg

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par SMAC le Dim 10 Avr 2011 - 20:28

Pour moi ce sera une 4 fromages... Laughing Laughing Laughing

SMAC

Messages : 269
Date d'inscription : 04/09/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par Iceman le Dim 10 Avr 2011 - 20:40

Very Happy

Iceman

Messages : 2507
Date d'inscription : 10/05/2009
Age : 42
Localisation : Au pays des biloutes
Taille, poids : 1,79m / 87kg

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par yann le Jeu 14 Avr 2011 - 18:54

Salut,

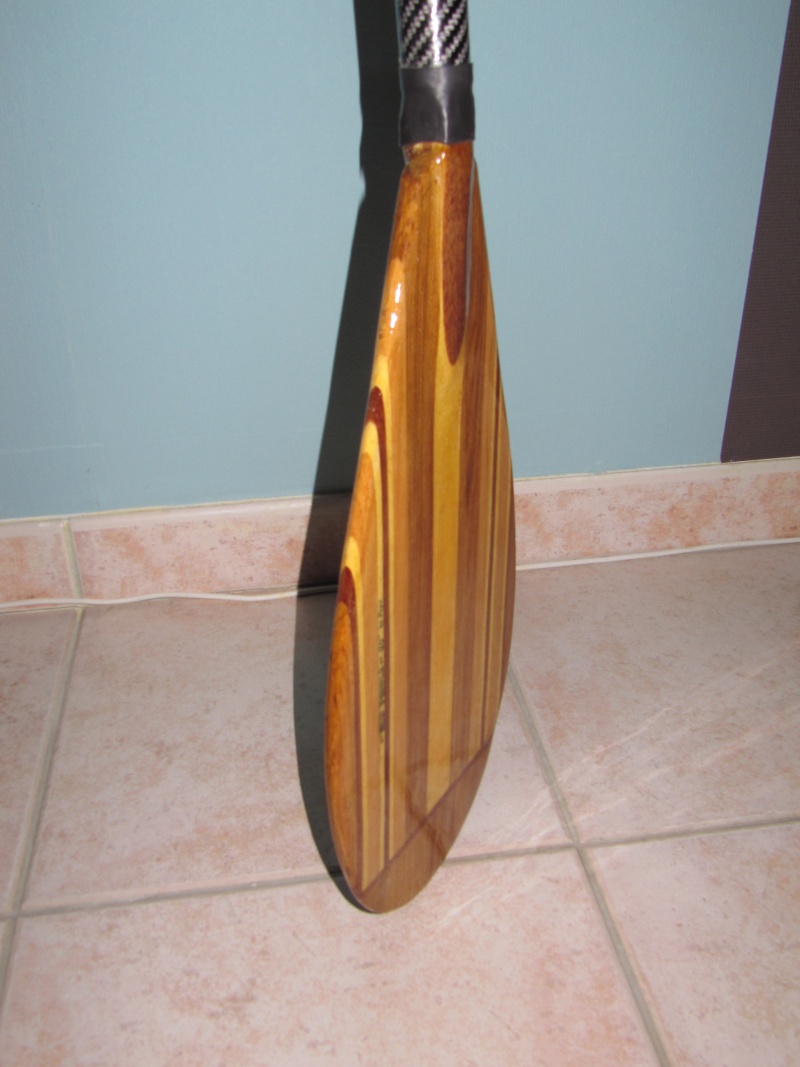

j'ai stratifié ma pale voila le résultat pas facile Shocked




ensuite tout content je suis partit tester cette paddle hybride et voila le résultat après quelque coup de paddle Crying or Very sad





je pense que j'ai prévu trop court le joint bois paddle env. 8 cm par rapport au bras de levier.

Quel longueur vous mettez?

Voilà la prochaine tout bois en ébauche Twisted Evil Twisted Evil







yann

Messages : 254
Date d'inscription : 02/11/2009
Age : 43
Localisation : Lac Léman
Taille, poids : 178 cm 87 kg

Voir le profil de l'utilisateur http://supridersuisse.ch/

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par SMAC le Jeu 14 Avr 2011 - 20:23

Ton manche est a plat, il aurait mieux vallut le mettre sur la tranche pour augmenter la rigidité de celui ci. Sacré beau boulot en tout cas pour la pale elle est splendide.. Combien de temps pour le rabotage+poncage? Comment tu geres la symétrie? La colle entre les lattes est blanche, c'est de la PU bois?
Dommage pour le manche en carbone, ya certian moyen de réparer cela avec un poncage et un bonne strat+tissu de 200g et résine EPOXY pour la solidité. Je suis pas expert sur le carbone, mais ca devrait se récupérer, c'est dommage car la strate de la palle bois est très propre! Nice job

SMAC

Messages : 269
Date d'inscription : 04/09/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par Iceman le Jeu 14 Avr 2011 - 21:02

8cm c'est court, mais peut-être as tu aussi trop forcé sur le shaft en mettant la pale. Sur l'hybrid de mes bambins j'ai une jonction sur environ 20cm.



Dernière édition par Iceman le Jeu 14 Avr 2011 - 21:34, édité 1 fois

Iceman

Messages : 2507
Date d'inscription : 10/05/2009
Age : 42
Localisation : Au pays des biloutes
Taille, poids : 1,79m / 87kg

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par llyr le Jeu 14 Avr 2011 - 21:15

comment tu fias pour couder ton manche??
Tu decoupes une planche? ou tu cintre a la chaleur? (faisable???)

llyr

Messages : 480
Date d'inscription : 01/06/2010
Age : 30
Localisation : Plougonvelin

Voir le profil de l'utilisateur http://llyrphoto.canalblog.com

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par yann le Jeu 14 Avr 2011 - 21:36

SMAC a écrit:Ton manche est a plat, il aurait mieux vallut le mettre sur la tranche pour augmenter la rigidité de celui ci. Sacré beau boulot en tout cas pour la pale elle est splendide.. Combien de temps pour le rabotage+poncage? Comment tu geres la symétrie? La colle entre les lattes est blanche, c'est de la PU bois?
Dommage pour le manche en carbone, ya certian moyen de réparer cela avec un poncage et un bonne strat+tissu de 200g et résine EPOXY pour la solidité. Je suis pas expert sur le carbone, mais ca devrait se récupérer, c'est dommage car la strate de la palle bois est très propre! Nice job

Salut j'ai mis le manche à plat car le bois était voilé et malgré le collage j'ai pas réussi à le redresser complètement Laughing

pour l'instant env 30' et je pense encore 20' pour vraiment finir nickel pour la pale après il me restera encore le manche à faire Twisted Evil
la colle c'est de la PU
j'utilise un chablon pour dessiner la pale

yann

Messages : 254
Date d'inscription : 02/11/2009
Age : 43
Localisation : Lac Léman
Taille, poids : 178 cm 87 kg

Voir le profil de l'utilisateur http://supridersuisse.ch/

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par yann le Jeu 14 Avr 2011 - 21:39

Iceman a écrit:8cm c'est court, mais peut-être as tu aussi trop forcé sur le shaft en mettant la pale. Sur l'hybrid de mes bambins j'ai une jonction sur environ 20cm.


Salut,

a ouais effictivement j'ai fais vraiment court Embarassed

sinon j'ai pas forcer la pale rentre comme papa dans maman Very Happy

merci pour l'info il me reste plus qu'a m'en refaire une.... ou de rallonger la jonction

yann

Messages : 254
Date d'inscription : 02/11/2009
Age : 43
Localisation : Lac Léman
Taille, poids : 178 cm 87 kg

Voir le profil de l'utilisateur http://supridersuisse.ch/

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par yann le Jeu 14 Avr 2011 - 21:42

llyr a écrit: comment tu fias pour couder ton manche??
Tu decoupes une planche? ou tu cintre a la chaleur? (faisable???)

Salut,

après le collage des lattes je coupe avec un angle de 10° que je recolle dessus comme sur la photo de la mini paddle


yann

Messages : 254
Date d'inscription : 02/11/2009
Age : 43
Localisation : Lac Léman
Taille, poids : 178 cm 87 kg

Voir le profil de l'utilisateur http://supridersuisse.ch/

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par Iceman le Jeu 14 Avr 2011 - 21:50

J'avais déjà vu cette technique mais j'ai jamais essayé. Jusqu'à maintenant je cintre au moment du collage mais c'est difficile de maitriser l'angle. En plus il faut trouver des essences qui acceptent la contrainte imposée.

Iceman

Messages : 2507
Date d'inscription : 10/05/2009
Age : 42
Localisation : Au pays des biloutes
Taille, poids : 1,79m / 87kg

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par Contenu sponsorisé Aujourd'hui à 20:19


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
