Fabrication d'une paddle en bois

Message par yann le Jeu 14 Oct 2010 - 17:52

Salut tout le monde,

Vous allez pouvoir suivre ma tentative de fabrication d'une paddle en bois cheers

Au départ trois latte deux en sapin une en hêtre



coller les trois lattes ensemble



collage des morceaux pour la pale



découpe de la pale





début de la mise en forme du manche



mise en place de la pale avec un angle de 10°





Pour info ne pas commencer la mise en forme du manche avant d'avoir coupé les pièces pour l'emboitement de la pale et pour la poignée car vous aurez des jointures inesthétique Sad

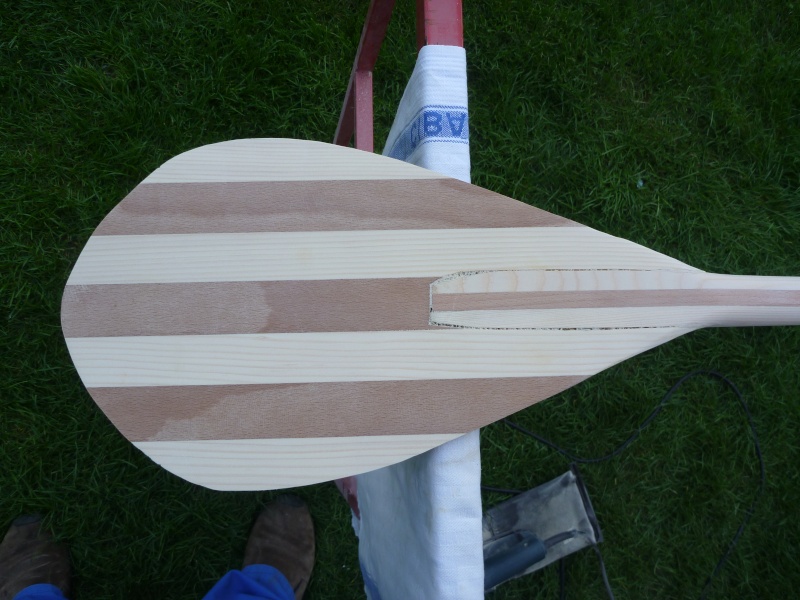

le dessous de la pale



le dessus de la pale avec la jointure pale manche pas très réussie Sad



début de la poignée



yann

Messages : 254
Date d'inscription : 02/11/2009
Age : 43
Localisation : Lac Léman
Taille, poids : 178 cm 87 kg

Voir le profil de l'utilisateur http://supridersuisse.ch/

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par ben le Jeu 14 Oct 2010 - 19:03

salut Yann!! c'est genial que tu te lances dans la fabrication d'une pagaie bois ! Si je peux me permettre , le scotch de masquage ne suffira pas pour un bon collage de tes piéces de bois ! Tu dois imperativement utiliser des serres-joints ,d'autant plus si tu utilise de la colle PU comme je crois le voir sur tes images . Cette colle ,comme tu as pu le constater , gonfle au contact de l'air , donc , en gros ,+ elle gonfle + elle est cassante si je puis dire !Autre point qui me titille , c'est au niveau de la jonction shaft (manche) et voilure (pale), ton manche doit demarrer de l'olive jusqu'au bout de la voilure avec ta coupe à 7,8,9... degrés, les tasseaux viennent s'ajouter de chaque cotés aprés !Je ne veux pas etre pessimiste mais je pense que ta pagaie va lacher trés vite au niveau des collages ... ! Et vu le prix du bois ,de la colle et du reste ... cordialement BEN

ben

Messages : 26
Date d'inscription : 18/03/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par yann le Jeu 14 Oct 2010 - 19:26

Salut Ben,

merci pour tes différente remarque.

j'ai serré avec le serre joint et ensuite mis le scotch et avancé sur le manche car je n'ai pas assez de serre joints et c'est un menuisier qui ma conseiller de faire comme ça, alors on verra bien à l'usage...

Pour la jointure shaft et voilure je me suis effectivement planter, mais j'espère que ça va tenir j'ai tester le flex sur sol dur et apparemment ça tient.

Et au niv. du prix du bois j'ai pris du bon marché pour mon premier essai.

Coût total des matériaux pour l'instant env. 23 euros.

yann

Messages : 254
Date d'inscription : 02/11/2009
Age : 43
Localisation : Lac Léman
Taille, poids : 178 cm 87 kg

Voir le profil de l'utilisateur http://supridersuisse.ch/

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par Iceman le Jeu 14 Oct 2010 - 20:52

Cool ce topic. Je pense attaquer aussi une pagaie bois histoire d'occuper les week-end sous la flotte et sans vague. Pour l'instant j'ai juste préparé le guide qui va me permettre de créer l'angle du shaft au moment de faire le lamellé/collé et le template de la pale.


Iceman

Messages : 2507
Date d'inscription : 10/05/2009
Age : 42
Localisation : Au pays des biloutes
Taille, poids : 1,79m / 87kg

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par Viper le Ven 15 Oct 2010 - 5:23

Salut Yann. Je trouve ton initiative vraiment très chouette. Du coup, tu nous donne envie. Merci de nous faire partager cette expérience. Cool

Viper

Messages : 1539
Date d'inscription : 06/06/2010
Age : 50
Localisation : Narbonne 11
Taille, poids : 1m77, 75 kg

Voir le profil de l'utilisateur http://sup-avec-viper.blogspot.com/

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par ben le Ven 15 Oct 2010 - 18:58

Yann, en ce qui concerne les serres joints ,lorsque tu vas coller les baguettes de ton manche , tu peux utiliser des petits serres joint noirs et rouges bon marché ( une douzaine pour le manche ) que tu trouveras pour pas cher chez "bricodepot" .Les baguettes faisant entre 2 m et 2,40m c'est ce qu'il te faudra compter !Bon ,je vais quand mm pas te macher tout le travail , si tu as des questions techniques , n'hesite pas , si c'est dans mes cordes ... ! crdt

ben

Messages : 26
Date d'inscription : 18/03/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par OliveBZH le Sam 16 Oct 2010 - 5:19

Bonjour tout le monde!!
Vraiment intéressant et beau travail pour une première!
Petite question:Et si tu avais prévu d'insérer dans le shaft au milieu de ton sandwich un morceau avec l'angle de 10° sur lequel tu serais venu après coller les autres morceaux de bois de la pale, tu n'aurais pas eu une meilleure liaison entre les deux?
Crdt

OliveBZH

Messages : 152
Date d'inscription : 06/09/2009
Age : 51
Localisation : Gavres
Taille, poids : 180/90

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par chris redwoodpaddle le Sam 16 Oct 2010 - 6:44

pour plus de solidité entre la pale et le manche il vaut mieux mettre l'angle sur seulement tes trois tasseaux du départ , ensuite une fois l'angle donné et collé tu viens ajouter les cotés des pales qui vont remonter le long du manche c'est beaucoup plus solide ...
les serres joint tout du long c'est aussi indispensable tout comme la colle que tu as utilisé ?
le choix du bois aussi fera que ta pagaie vivra longtemps mais c'est un sujet déjà traité Very Happy
n'hésite pas si tu veux des conseils !
a+

chris redwoodpaddle

Messages : 842
Date d'inscription : 26/11/2009
Age : 46
Localisation : perpignan

Voir le profil de l'utilisateur http://www.redwoodpaddle.com

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par ludo83 le Sam 16 Oct 2010 - 11:11

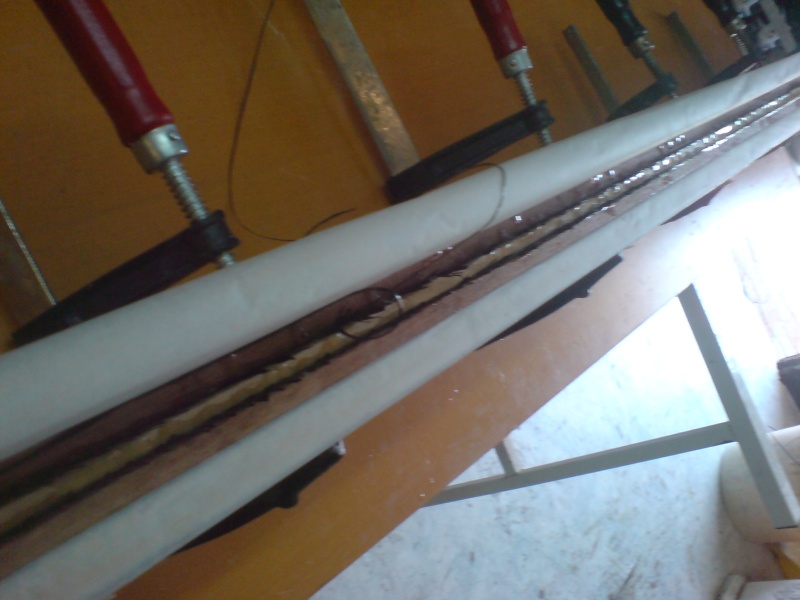

Tu colles tes lattes pour faire le shaft:

J'ai utilisé 2 règles de maçon de chaque coté car j'avais peu de serre-joint et d'autre-part, cela permet de coller bien droit.

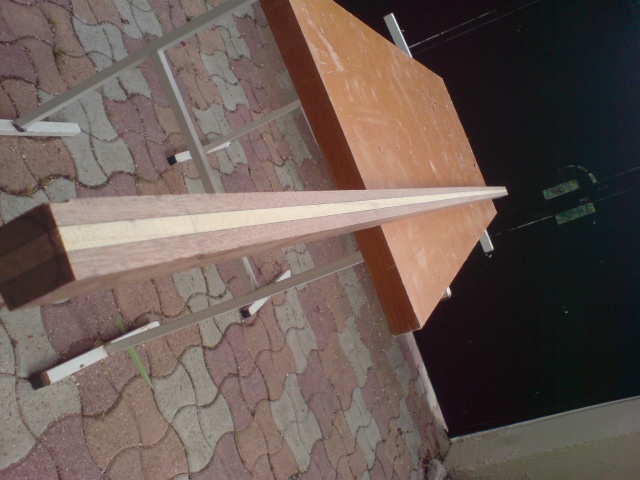

Tu te retrouves avec ça:

Tu traces ton angle sur le coté, puis tu coupes proprement selon celui_çi. Là, tu colles avec serre-joints:

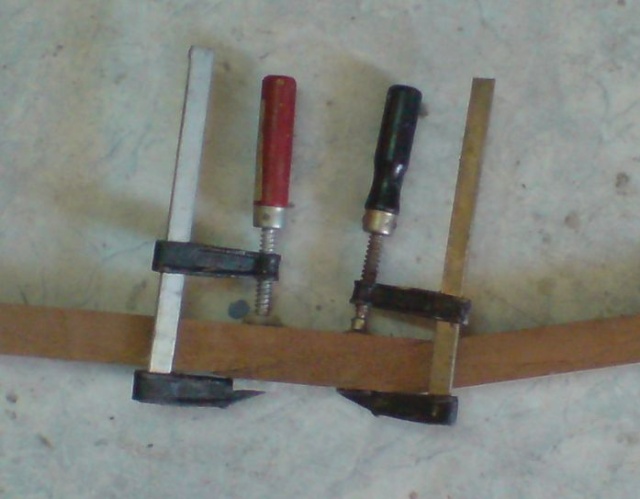

Tu te retrouves avec ceci:

Ensuite j'ai façonné le shaft afin d'obtenir la section voulue:

Puis tu colles de part et d'autres tes differentes lames de bois afin de faire ta pale. De meme pour la poignée...

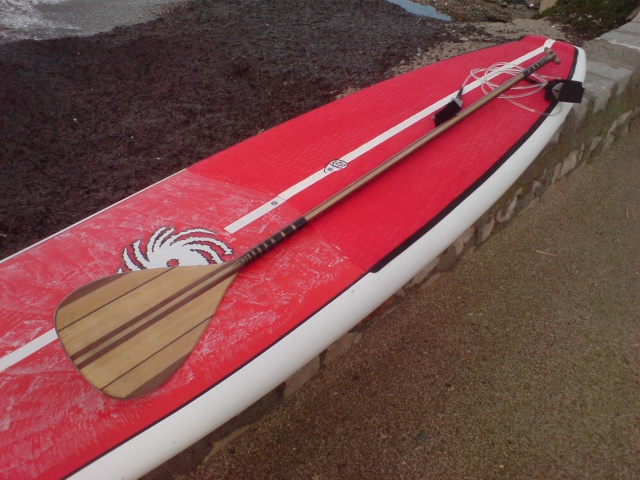

Normalement, tu arrives à ça:

ludo83

Messages : 484
Date d'inscription : 02/08/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par Iceman le Sam 16 Oct 2010 - 11:32

Joli résultat. Exclamation

Iceman

Messages : 2507
Date d'inscription : 10/05/2009
Age : 42
Localisation : Au pays des biloutes
Taille, poids : 1,79m / 87kg

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par supridersuisse le Sam 16 Oct 2010 - 12:08

Salut Ludo,

Vraiment une belle paddle avec une jolie finition.
connais tu le coût total ?
La taille de la pale ?
Pour la déco sur le manche, tu as fait comment ?



supridersuisse

Messages : 485
Date d'inscription : 01/07/2009
Age : 49
Localisation : Lausanne Suisse

Voir le profil de l'utilisateur http://www.supridersuisse.ch

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par ludo83 le Sam 16 Oct 2010 - 13:40

Salut:
Le cout total???? ça fait un petit moment que j'ai fait ça et m'en rappelle plus trop: je dirais 30 ou 40 € de bois en GSB. C'est du bois courant:samba pour la légereté et bois exotique rouge pour la dureté. J'ai rajouté,comme on le voit sur les photos, une couche de carbone entre les differentes lattes du shaft pour gagner un peu en rigidité, tout en ayant une section assez fine et un poids final raisonnable(je trouve,AMHA, que les pagaies bois sont soit trop souple, soit trop lourde).
Pour la pale, je me suis inspiré d'une pale Select Small pour l'outline:23,5 de large.
J'arrive à 700g env.
Pour la déco, c'est tout simplement du posca noir puis plusieurs couches de vernis polyuréthane partout:

Par contre, ça reste fragile et meme tres fragile. Le moindre coup et elle est abimée. Il faut la poser délicatement... A par ça, c'est joli et assez efficace. Mais ça, on en a déjà parlé dans d'autres posts.

ludo83

Messages : 484
Date d'inscription : 02/08/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par ben le Sam 16 Oct 2010 - 14:58

trés beau travail !! combien d'heures de travail approximativement ?

ben

Messages : 26
Date d'inscription : 18/03/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par yann le Dim 17 Oct 2010 - 6:53

Salut tout le monde,

Merci pour tout vos précieux conseil sunny que je vais m'empressé d'utilisé sur la prochaine dés j'aurais fini celle-ci geek

petite question avec quelle outil vous façonnez vos poignée?

yann

Messages : 254
Date d'inscription : 02/11/2009
Age : 43
Localisation : Lac Léman
Taille, poids : 178 cm 87 kg

Voir le profil de l'utilisateur http://supridersuisse.ch/

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par sylvano le Dim 17 Oct 2010 - 8:08

Joli joli tout ça!
Le bois, c'est vraiment beau, ya pas à dire.
Pour la solidité, rien ne vaut une strat.
On a réussit a faire une strat multicouches (tissus enroulé autour du manche, puis en bande sur toute la longueur) avec peu de résine.
Pour une rame de 2m, on est tout de même à 950g. C'est lourd, mais perso, la souplesse du bois compense le poids.
Il faudra que j'essaie le carbone un jour ou l'autre, quand même!
Autre chose, pour la jonction shaft/pâle, on a préparéle shaft en laissant la latte centrale plus longue. De cette manière, les forces doivent etre beaucoup plus réparties. La pâle est préparée pour recevoir le shaft: vide au centre et les 2 lates contigües ont déjà l'angle. Les pièces s'imbriquent avec l'angle déjà pret.
Ça marche, c'est solide. en plus, cela permet de shaper l'extrados de la pâle avec plus de relief.

sylvano

Messages : 516
Date d'inscription : 14/05/2009
Age : 49
Localisation : Lanzarote

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par lugo le Dim 17 Oct 2010 - 9:12

yann a écrit:
petite question avec quelle outil vous façonnez vos poignée?


Vas-y à la râpe à bois convexe moyenne puis fine. En bloquant bien le manche (protégé avec un chiffon) dans un étau. C'est simple , efficace, mais suffisament lent pour éviter les grosses gaffes.

Dans un bouquin sur le sujet, "Making canoe paddles in wood", il est conseillé de faire la poignée en premier : comme ça, si elle est ratée, on n'a pas fait tout le reste pour rien. Mais bon au pire on peut recouper.

lugo

Messages : 155
Date d'inscription : 27/11/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par chris redwoodpaddle le Dim 17 Oct 2010 - 9:56

le mieux c'est une ponceuse a bande sur table , mais j'ai fais les premieres avec une ponceuse a bande que je serrais dans un étaut ...le rond de l'attaque de la bande est parfait pour la forme de la poignée ...

chris redwoodpaddle

Messages : 842
Date d'inscription : 26/11/2009
Age : 46
Localisation : perpignan

Voir le profil de l'utilisateur http://www.redwoodpaddle.com

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par Iceman le Ven 29 Oct 2010 - 15:25

Ma première pagaie.

Quelques erreurs à la conception et à la réalisation. J'ai quelques doutes sur la solidité de l'ensemble mais cette première pagaie est destinée à décorer le salon. Prudent le gars. Very Happy

Intrados




Extrados




8 lattes pour le shaft. La galère !


Iceman

Messages : 2507
Date d'inscription : 10/05/2009
Age : 42
Localisation : Au pays des biloutes
Taille, poids : 1,79m / 87kg

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par OliveBZH le Ven 29 Oct 2010 - 17:45

Bravo
Pour une première ,chapeau!!!
Que vas-tu faire cet hiver si il est aussi rigoureux que le dernier? Very Happy
A plus

OliveBZH

Messages : 152
Date d'inscription : 06/09/2009
Age : 51
Localisation : Gavres
Taille, poids : 180/90

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par Iceman le Ven 29 Oct 2010 - 22:53

Comme l'an dernier ... naviguer ! Very Happy

Iceman

Messages : 2507
Date d'inscription : 10/05/2009
Age : 42
Localisation : Au pays des biloutes
Taille, poids : 1,79m / 87kg

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par lechatsurfeur le Sam 30 Oct 2010 - 8:04

je trouve sa super beau quand meme, dommage de pas al tester Smile

lechatsurfeur

Messages : 279
Date d'inscription : 27/01/2010
Age : 32
Localisation : taradeau
Taille, poids : 180 72kg

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par yann le Sam 30 Oct 2010 - 8:21

Iceman a écrit:Ma première pagaie.

Quelques erreurs à la conception et à la réalisation. J'ai quelques doutes sur la solidité de l'ensemble mais cette première pagaie est destinée à décorer le salon. Prudent le gars. Very Happy

Intrados




Extrados




8 lattes pour le shaft. La galère !


Joli boulot cheers t'es sur de pas vouloir la testée.... car moi la mienne est au point mort faute de temps Rolling Eyes et ça me démange de l'essayer Twisted Evil

yann

Messages : 254
Date d'inscription : 02/11/2009
Age : 43
Localisation : Lac Léman
Taille, poids : 178 cm 87 kg

Voir le profil de l'utilisateur http://supridersuisse.ch/

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par Iceman le Sam 30 Oct 2010 - 9:53

Je ferai un essai, mais je vais éviter de trop la solliciter.



Iceman

Messages : 2507
Date d'inscription : 10/05/2009
Age : 42
Localisation : Au pays des biloutes
Taille, poids : 1,79m / 87kg

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par Iceman le Mar 9 Nov 2010 - 22:22

J'ai attaqué une hybride bois/carbone pour mes enfants. J'ai fait la pale. Voilà deux photos avant la stratification. J'aurai préféré la vernir simplement mais à elle sera bien plus solide une fois stratifiée.







Iceman

Messages : 2507
Date d'inscription : 10/05/2009
Age : 42
Localisation : Au pays des biloutes
Taille, poids : 1,79m / 87kg

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par XELA le Mar 9 Nov 2010 - 22:27

bo cadeau de noel pour les enfants !

XELA

Messages : 1119
Date d'inscription : 24/10/2010
Age : 41
Localisation : Brem sur mer (85)
Taille, poids : 1m83 85 kg

Voir le profil de l'utilisateur http://www.recherchevuesurmer.fr

Revenir en haut Aller en bas

Re: Fabrication d'une paddle en bois

Message par Contenu sponsorisé Aujourd'hui à 2:21


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
